一、简介

新型木工贴条机是一款新型设备，拥有压料、放料、裁料、贴条等生产的设备机器。本程序完成整个木门的侧面贴条，贴条部分使用步进电机驱动，此设备在展会上大获成功。

二、工艺要求

程序可以设置送条的时间，和触发延迟时间，气缸的触发延迟时间以及工作时间，喷胶的触发延迟时间以及工作时间，推料的触发延时时间以及工作时间，挡料的触发延迟时间以及工作时间。可以设置步进驱动的运动方向和送条速度。

三、方案分析

该控制系统采用维控人机界面LEVI-700LK，PLC主机采用LX3V-1616MT、 LX3V-16EY。

简要方案如下：客户要求可以送条的时间，和触发延迟时间，气缸的触发延迟时间以及工作时间，喷胶的触发延迟时间以及工作时间，推料的触发延时时间以及工作时间，挡料的触发延迟时间以及工作时间。可以设置步进驱动的运动方向和送条速度。

三、程序简要介绍

HMI程序：

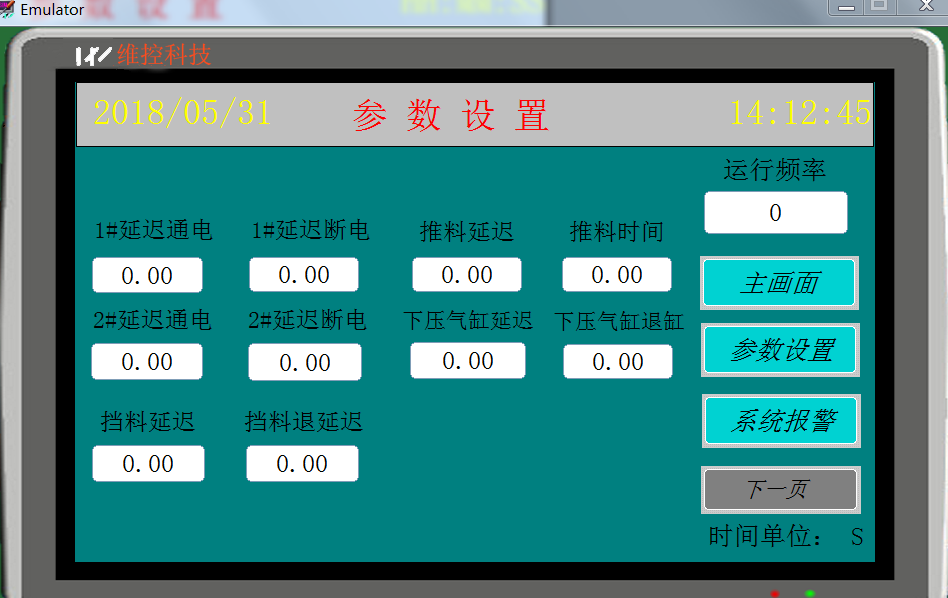

图1：参数设置画面

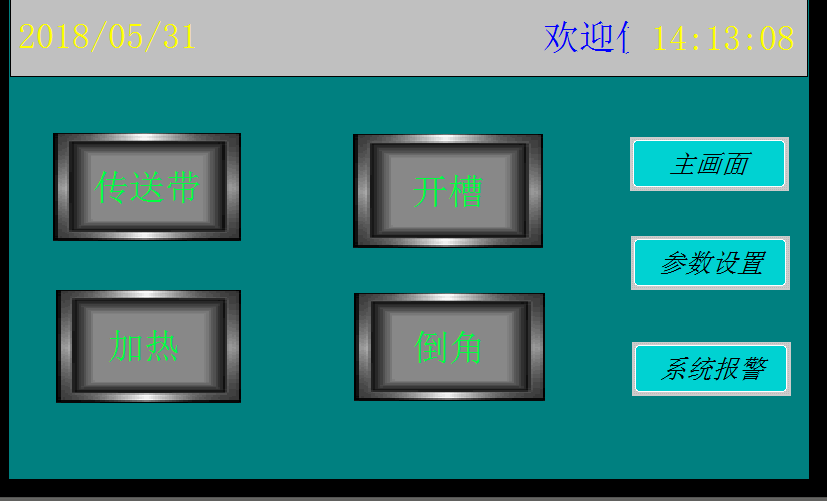

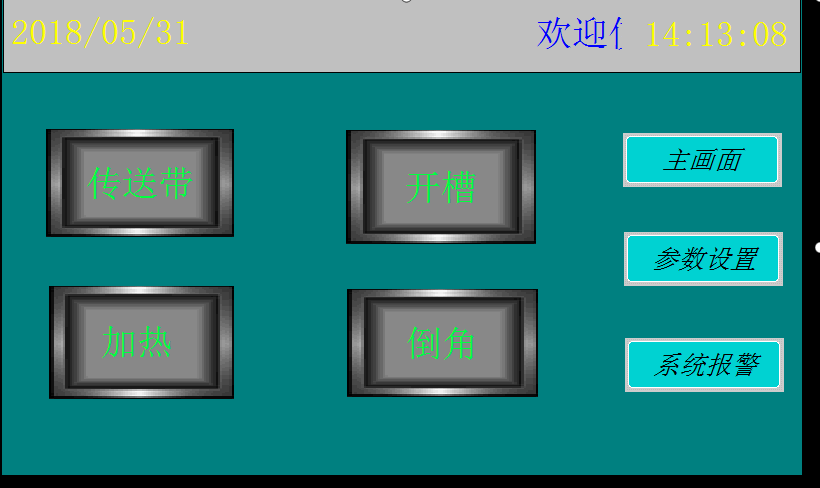

图2 ：控制传送带、开槽、加热、倒角电机。

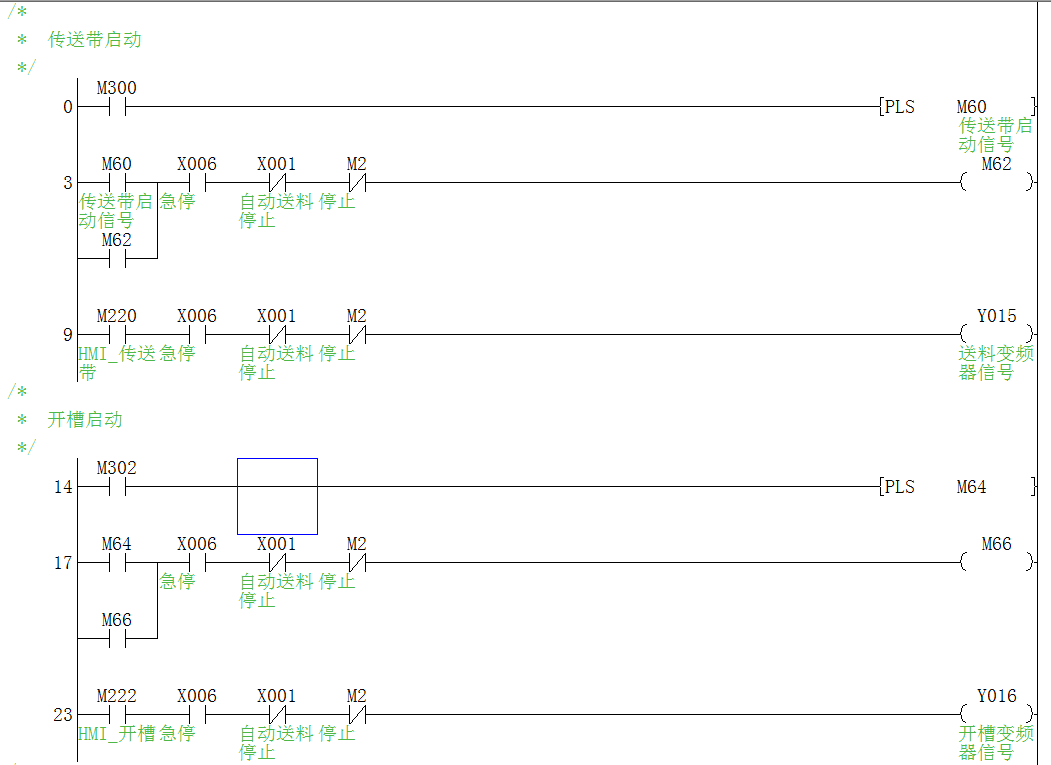

PLC程序：启动传送带以及倒角电机等

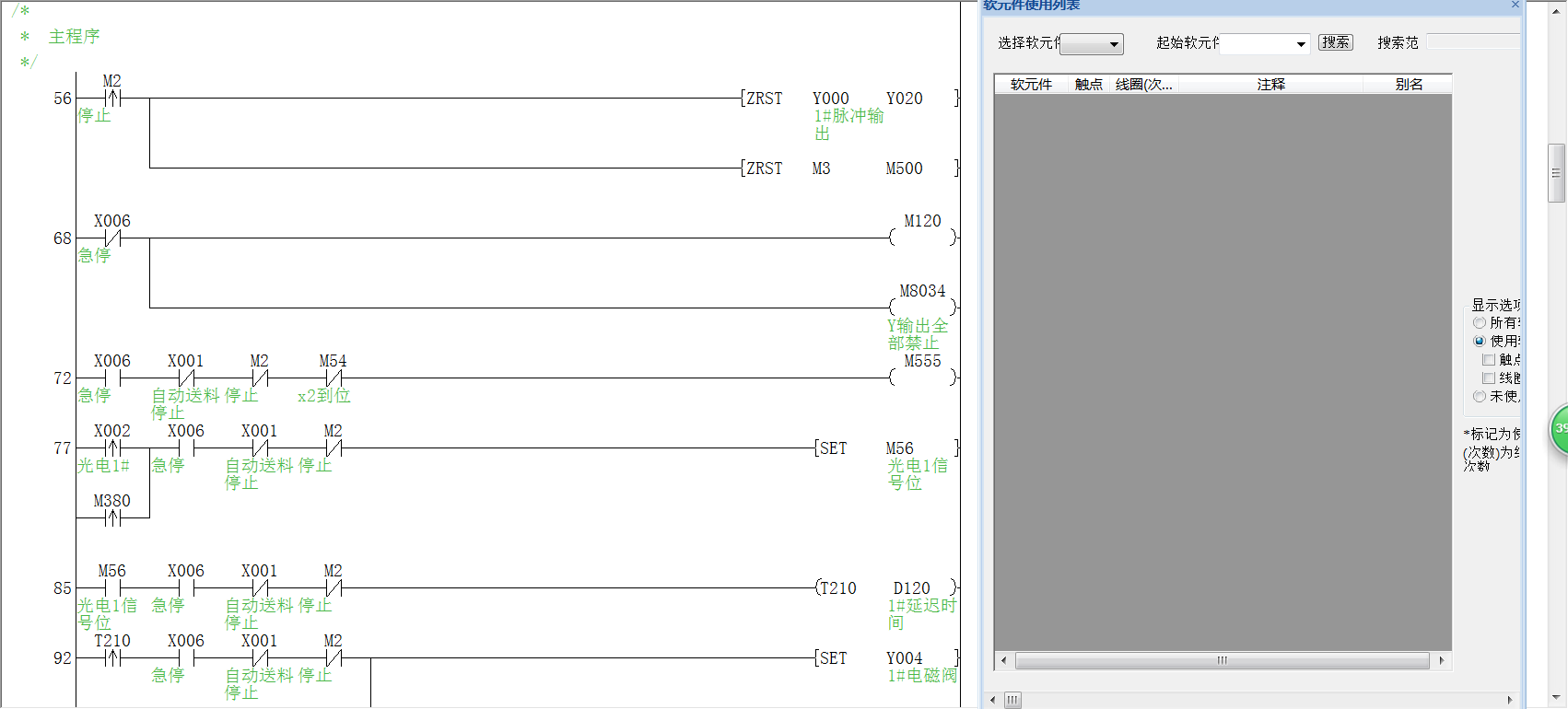

主程序部分程序，遇到启动信号 延迟启发

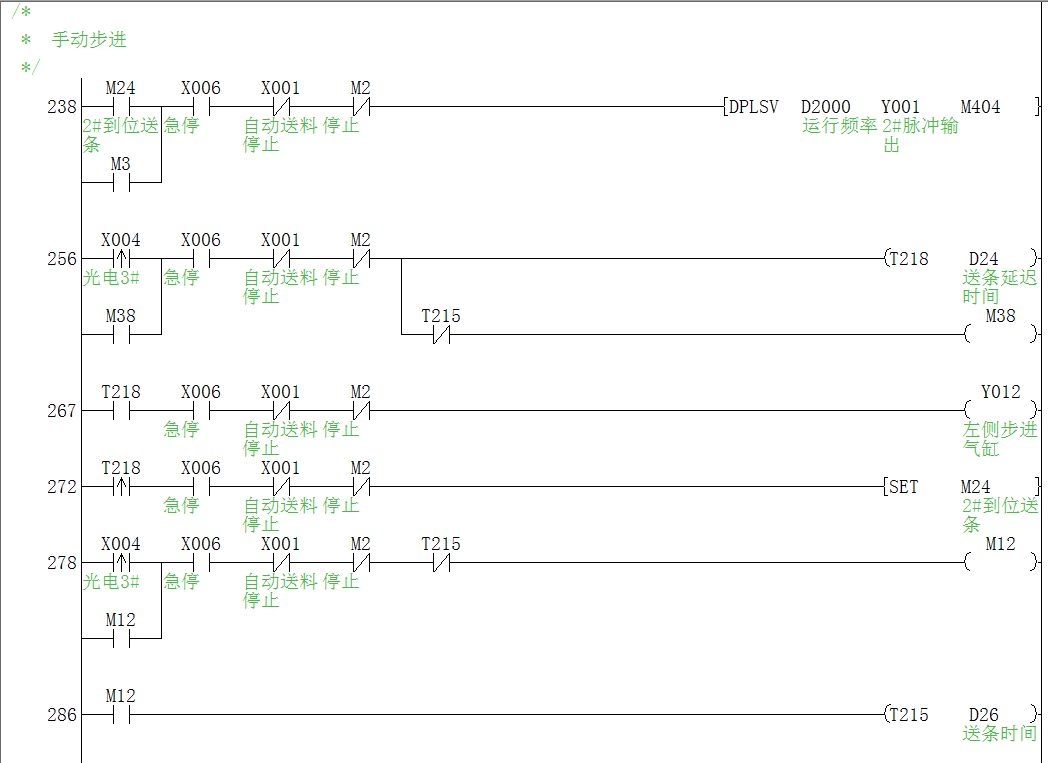

步进部分驱动部分

四、工程总结

1、本程序可以满足客户的速度要求以及整个设备的功能要求。

2、画面程序简单仅仅需要设置各种动作的延迟和工作时间就可以。

3、通过PLC控制步进驱动器进行贴条。
