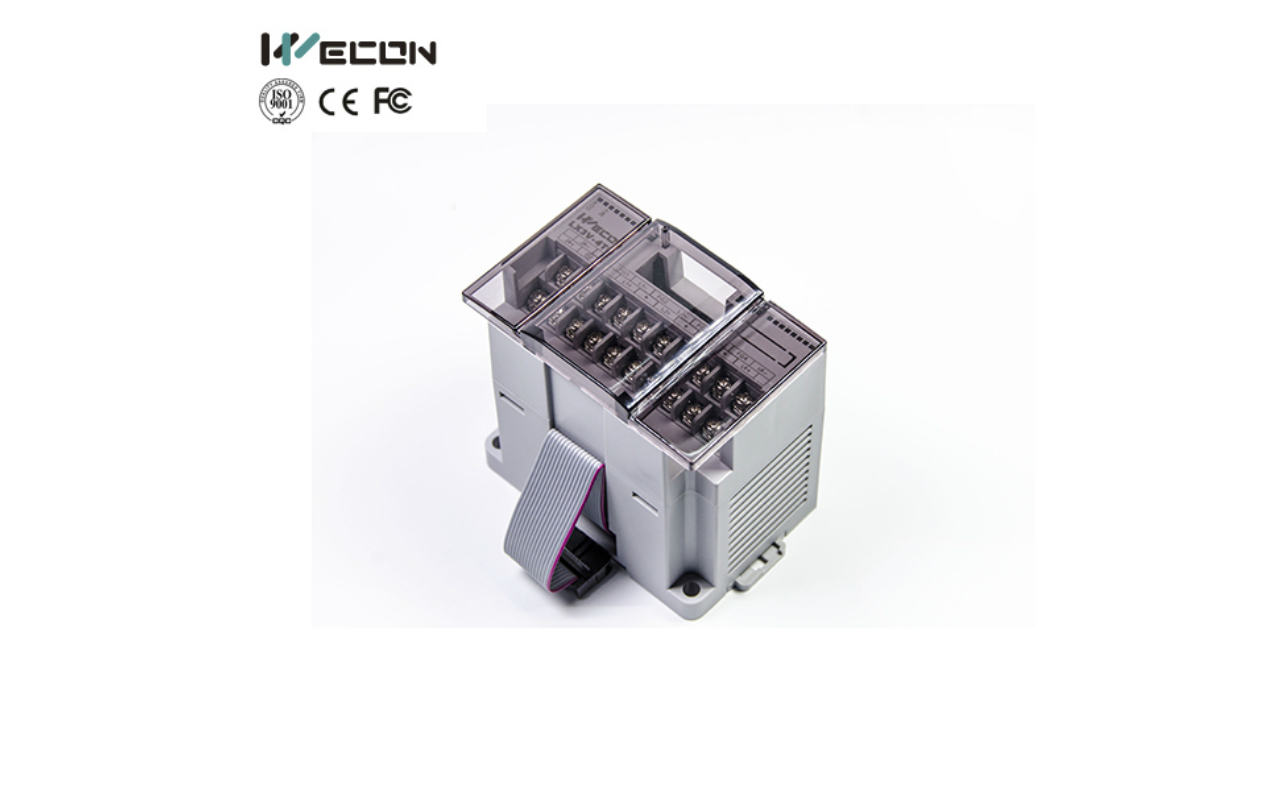

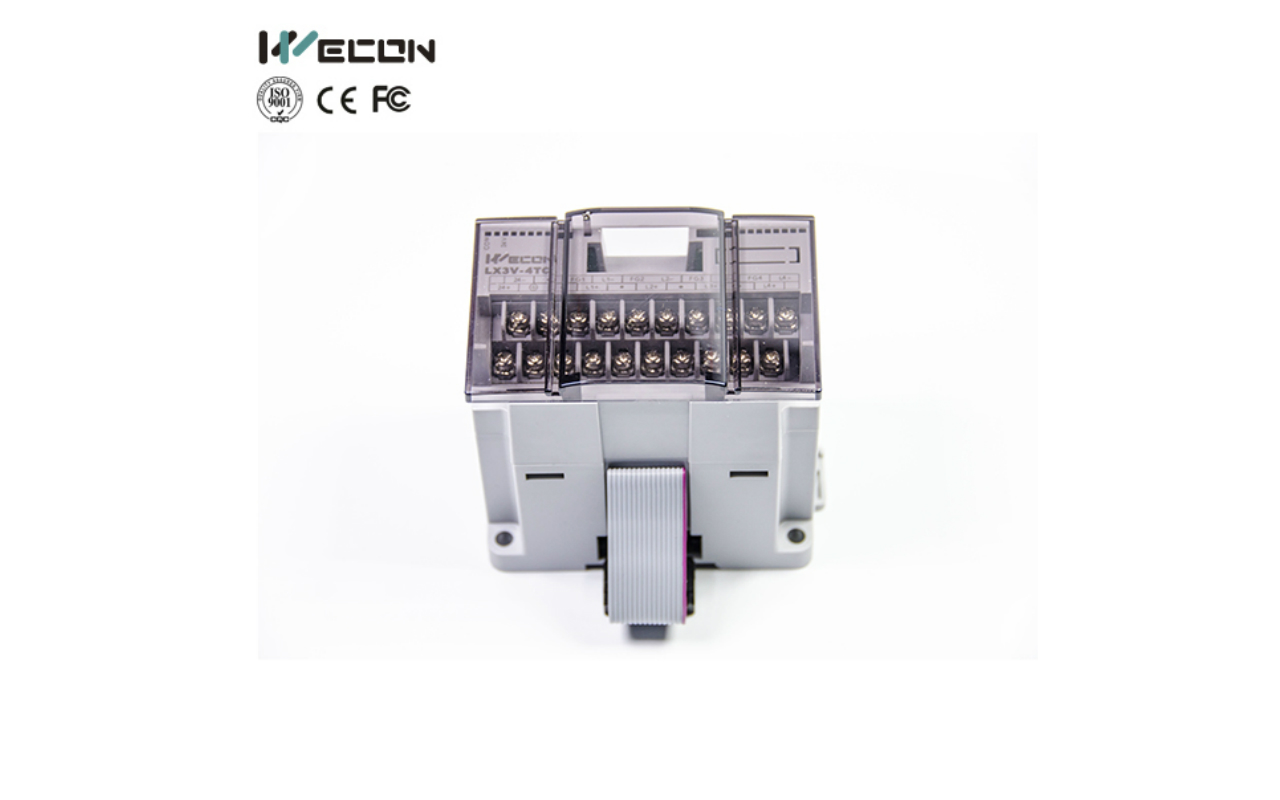

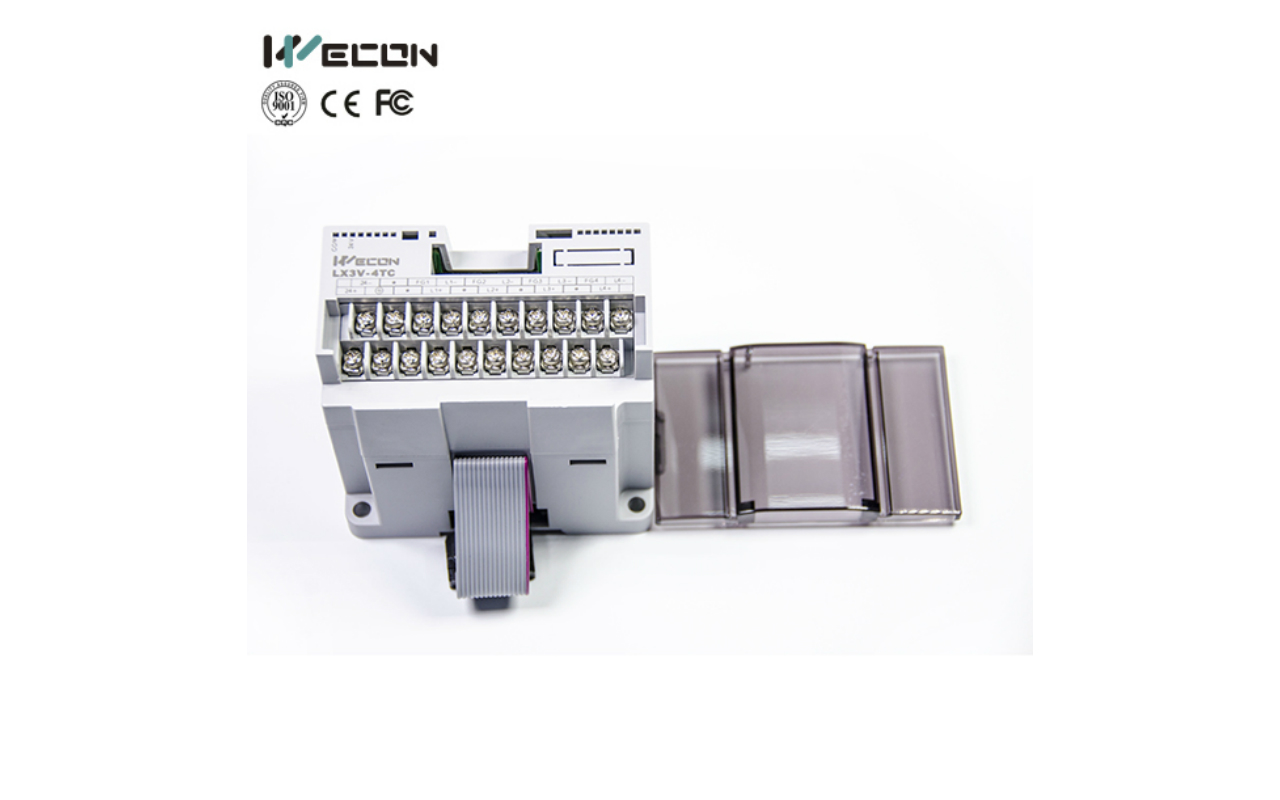

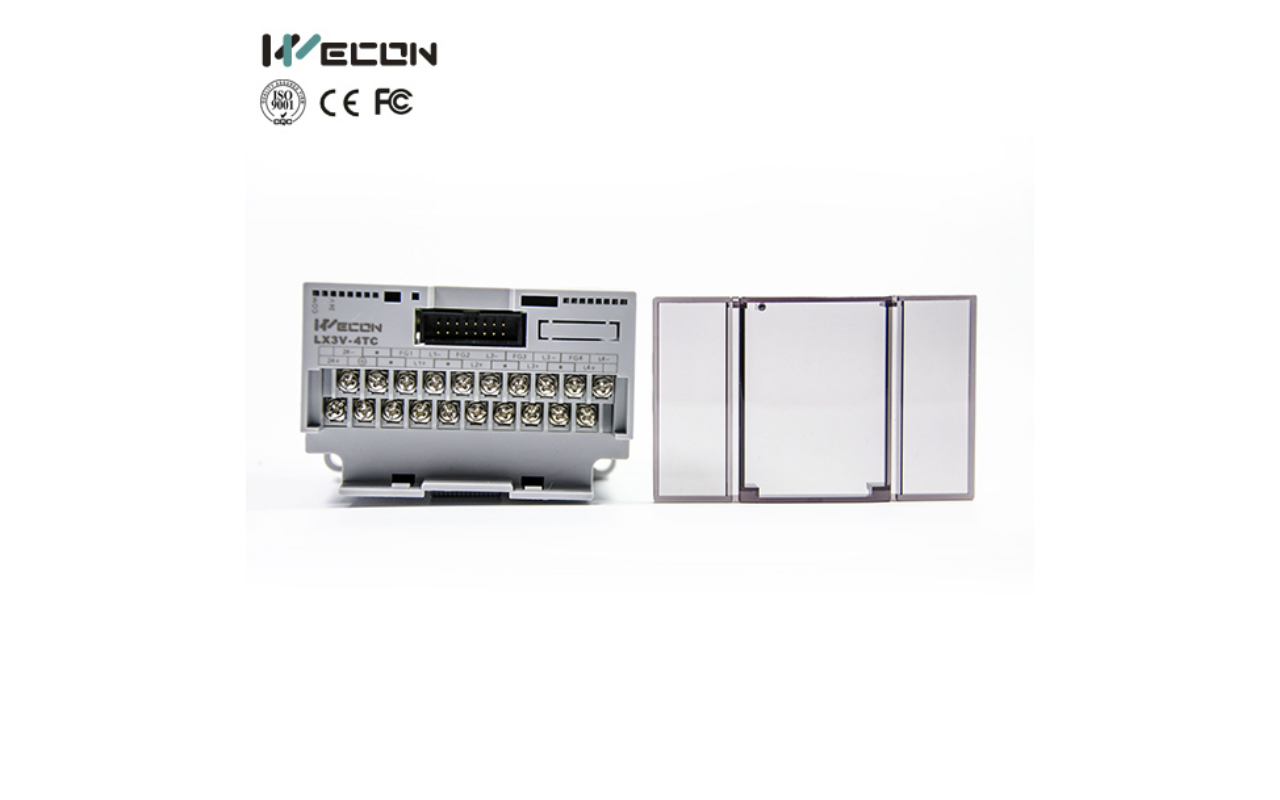

LX3V-4TC
Módulo de adquisición de temperatura de termopares de 4 canales
LX3V-4LTC
Módulo de adquisición de temperatura de termopares de 4 canales (con control PID, aislamiento por canal)
LX3V-8iTC
Módulo de adquisición de temperatura de termopares de 8 canales (cada canal aislado)
Modelo | Canales | Resolución | Funcionalidad |
LX3V-4TC | 4 | 14 bits | Entradas de termopar analógico |
LX3V-4LTC | 4 | 14 bits | Entradas de termopar analógico, con control PID |
LCM-4TC | 4 | Entradas de termopar analógico, admite comunicación Modbus RS-485 |
Especificaciones
Sección | LX3V-4TC | LCM-4TC | LX3V-4LTC | LX3V-8ITC (out of production) | |
Tensión dieléctrica soportada | 500V AC, 1min (Entre todas las terminales y tierra) | ||||
Circuitos Analógicos | 24V DC ± 10%, 70mA | 24V DC ± 10%, 50A | |||
Circuitos Digitales | 24V DC, 35mA (Fuente de alimentación interna de la unidad principal) | ||||
Centígrados(°C) / Fahrenheit (°F) | Ambos °C y °F están disponibles mediante la lectura de la memoria intermedia adecuada (BFM). | ||||
Señal de Entrada | Termopar: Tipo K o J (se puede usar para cada canal), 4 canales | Termopar: Tipo K, J, T,E,N,B,R,S( se puede usar para cada canal), 8 canales | |||
Rango de Temperatura Nominal (°C) | Tipo K: -100℃ a +1200℃ Tipo J: -100℃ a +600℃ | ||||
Rango de Temperatura Nominal (°F) | Tipo K: -148℉ a +2192℉ Tipo J: -148℉ a +1112℉ | ||||
Salida Digital (°C) | Tipo K: -1000 a 12000 Tipo J: -1000 a 6000 | ||||
Salida Digital (°F) | Tipo K: -1480 a 21920 Tipo J: -1480 a 11120 | ||||
Salida Digital | Conversión de 12 bits, guardar como complemento de 2 en 16 bits | ||||
Precisión General | ± (0.5% Escala completa +1°C) Punto de congelación del agua pura 0°C / 32°F | ||||
Velocidad de conversión | (240ms ± 2%) × 4 canales (los canales no utilizados no se convierten) | ||||
Certificación CE | Marcado CE | ||||
