Entrada de temperatura de 2 termopares (tipo K, tipo J), salida de corriente analógica de 2 canales (4mA~20mA)
Modelo | Canales | Resolución | Funcionabilidad |

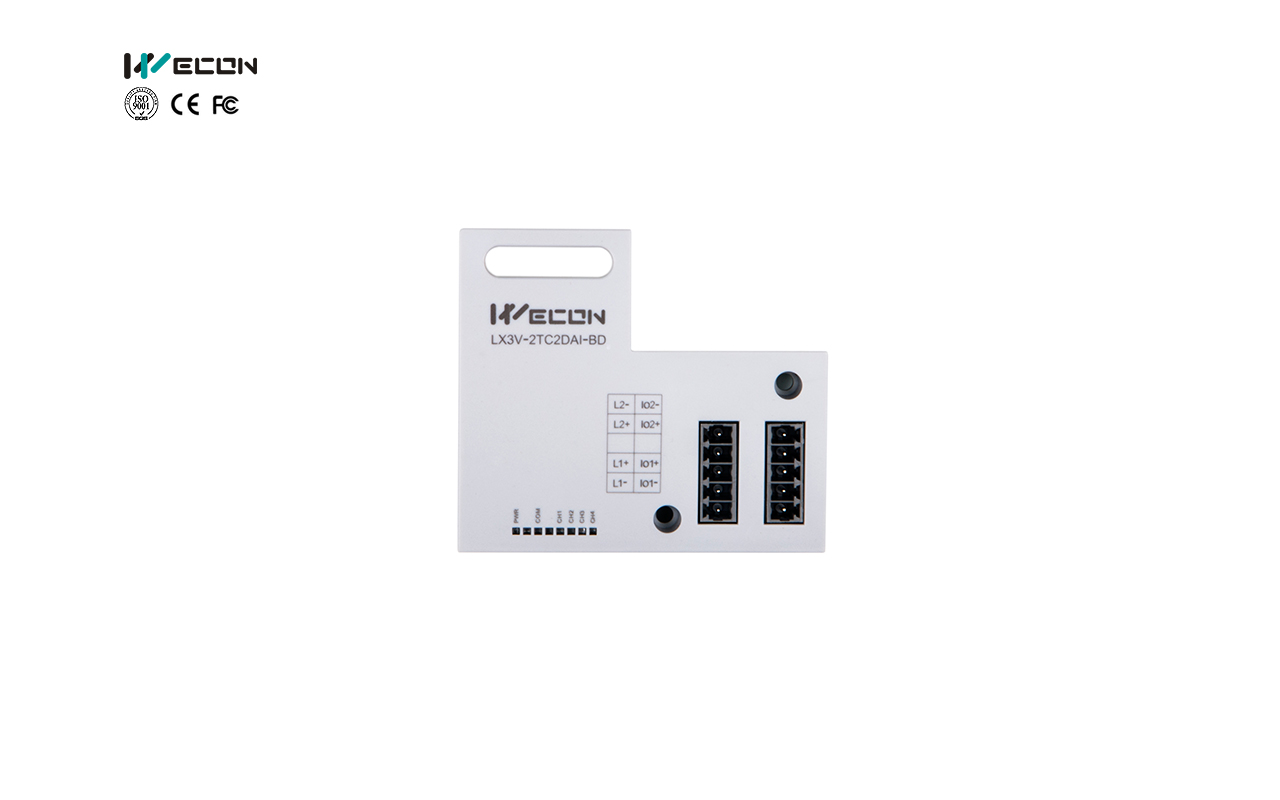

LX3V-2TC2DAI-BD | 4 | 14/12 bits | 2 * Entradas para termopar； 2 * Salidas analogicas (4~20mA) |
Especificaciones
Caracteristicas | LX3V-2TC2DAI-BD | |
Fuente de poder | 24VDC±10%，50mA; 5VDC±10%, 70mA (Alimentado por el PLC) | |
Entrada de temperatura (TC) | ||
Señal de entrada analogica | Termopar tipo K o J, 2 canales (CH1, CH2) | |
Rango de temperatura nominal | K: -100℃ - 1200 ℃ | J: -100℃ - 600 ℃ |
Salida digital | K: -1000 - 12000 | J: -1000 - 6000 |
12 bits total | ||
Precisión | K: 0.4 ℃ | J: 0.3 ℃ |
Precisión general | ±0.5% | |
Tasa de conversión | 50ms | |
Caracteristicas de la Conversión | ||
Salida analogica (DAI) | ||
Rango nominal | 4~20mA: 0~2000 | |
Salida analogica | DC 4~20mA (La resistencia de carga externa no es ingerior a 500Ω) | |
Salida digital | 12 bit Binario | |
Resolución | 8uA [4~20mA / 2000] | |
Precisión | ±0.5% de escala completa | |
AD Tiempo de conversión | Un ciclo de escaneo del PLC | |
Caracteristicas de entrada | La carga externa es 250Ω y 0-2000 es convertido a 4-20mA | |
Aislamiento | Sin aislamiento en cada canal del PLC | |
Puntos ocupados | Niguno | |
