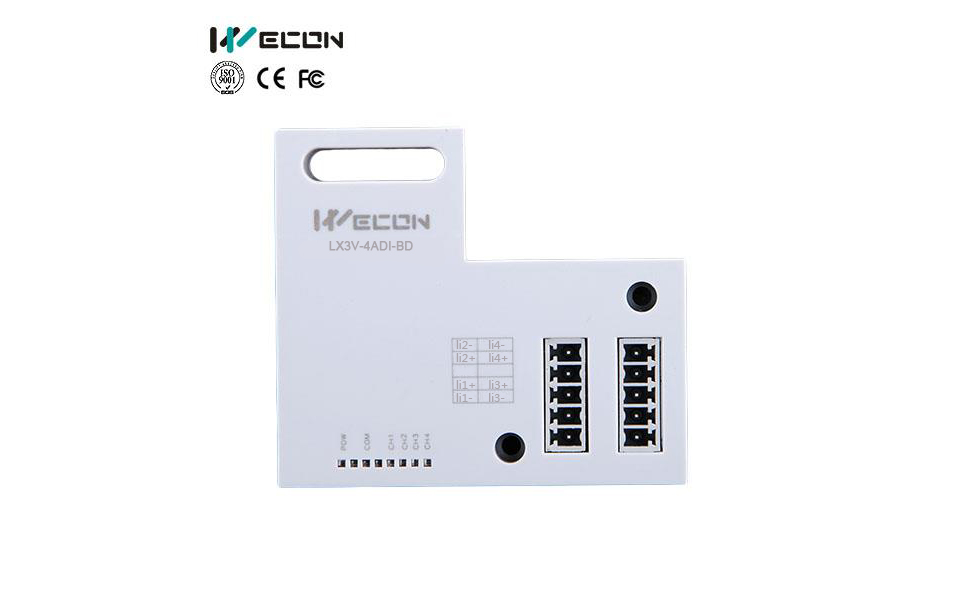

LX3V-4ADI-BD
Entrada de voltaje analógico de 4 canales (4mA~20mA)

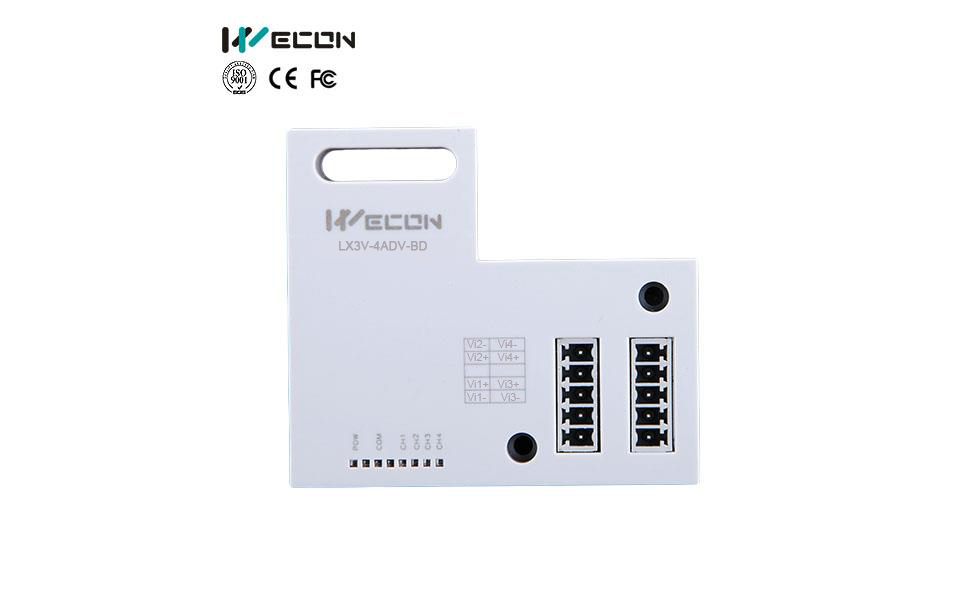

LX3V-4ADV-BD
Entrada de voltaje analógico de 4 canales (-10V~10V)
Modelo | Canales | Resolución | Funcionabilidad |
LX3V-4ADI-BD | 4 | 12 bits | 4 * Entradas analogicas (4~20mA) |
LX3V-4ADV-BD | 4 | 12 bits | 4* Entradas analogicas (-10V~10V) |
Caracteristicas |
LX3V-4ADV-BD |
Fuente de poder | 5VDC±10%, 70mA (Alimentado por el PLC) |
Entrada Analógica (ADV) | |
Rango de entrada analógica | DC-10V~10V (resistencia de entrada 160KΩ). Nota: Si el voltaje de entrada excede ±15V, la unidad se dañara. |
Rango nominal | -10V~10V: -2000~2000 |
El rango máximo de visualización | -2048~2048 |
Resolución | 5mV[10V alcance predeterminado 1/2000] |
Precisión | ±0.5% o escala completa |
Tiempo de conversión AD | Un ciclo de escaneo del PLC |
Caracteristicas de entrada |
|
Aislamiento | Sin aislamiento en cada canal del PLC |
Puntos ocupados | Ninguno |
Especificaciones
Caracteristicas | LX3V-4ADI-BD |
Fuente de poder | 5VDC±10%, 70mA (Alimentaado por el PLC) |
Entrada analogica (ADI) | |
Señal de entrada analogica | DC 4~20mA (Resistencia de entrada 250KΩ). Entrada máxima absolutat: -2mA, +30Ma |
Modelo | Canales | Resolución | Funcionabilidad |
LX3V-4ADI-BD | 4 | 12 bits | 4 * Entradas analogicas (4~20mA) |
LX3V-4ADV-BD | 4 | 12 bits | 4* Entradas analogicas (-10V~10V) |
