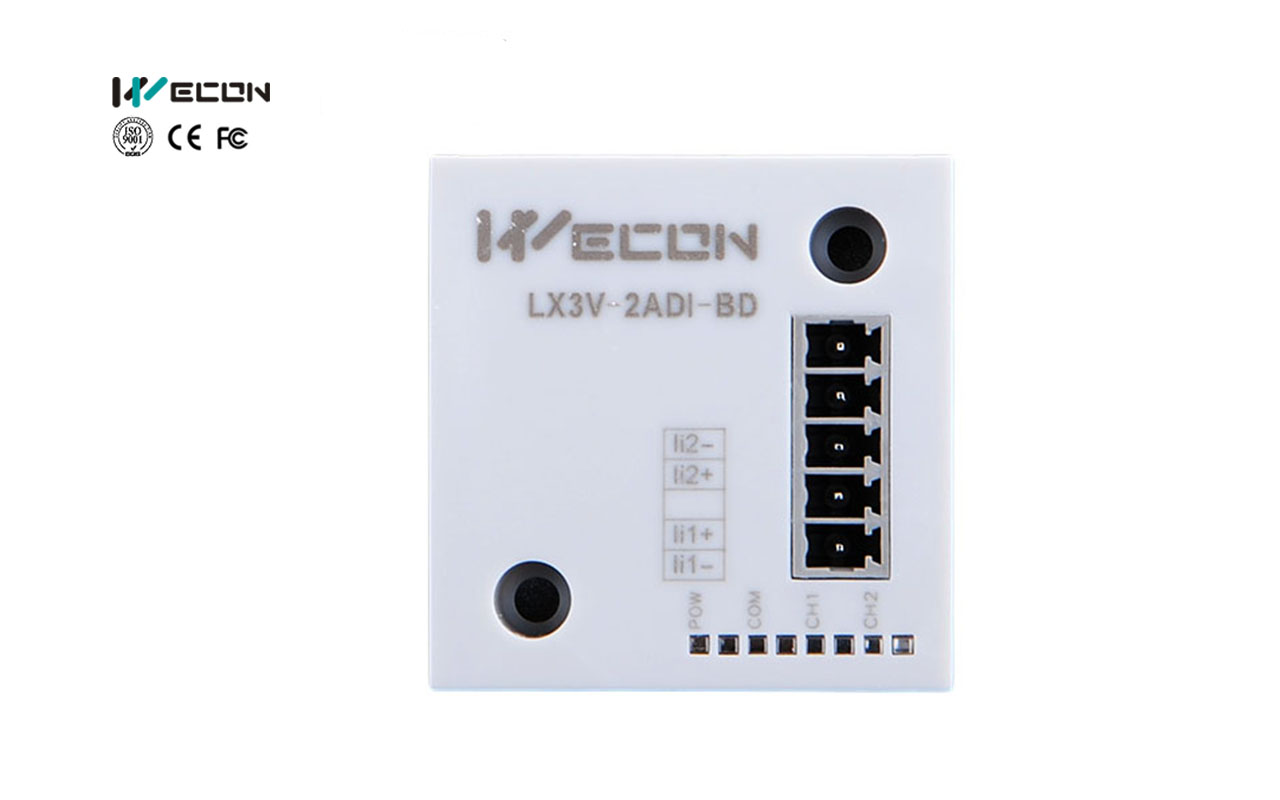

LX3V-2ADI-BD
Entrada de voltaje analógico de 2 canales(4mA~20mA)
LX3V-2ADV-BD
Entrada de voltaje analógico de 2 canales(-10V~10V)
LX3V-2DAI-BD
Salida de corriente analógica de 2 vías (4 mA~20 mA)
LX3V-2DAV-BD
Salida de voltaje analógico de 2 canales (-10V~10V)
Modelo | Canales | Resolución | Funcionabilidad |
LX3V-2ADI-BD | 2 | 12 | 2*Entrada analógica de corriete (4-20mA) |
LX3V-2ADV-BD | 2 | 12 | 2*Entrada analógica de voltaje(-10v-10v) |
LX3V-2DAI-BD | 2 | 12 | 2*Salida analógica de corriente (4-20mA) |
LX3V-2DAV-BD | 2 | 12 | 2*Salida analógica de voltaje (-10v-10v) |
Especificaciones
Caracteristicas | LX3V-2ADI-BD | LX3V-2ADV-BD |
Entrada de corriente | Entrada de voltaje | |
Rango de entrada |
DC 4-20mA (Resistencia de entrada:250Ω) |
DC -10 ~ 10V (Entrada de resistencia:150KΩ) |
Salida digital | 12 bits Binario | |
Resolución | 8uA (4mA-20mA/2000) | 5mV (10 : 1/2000) |
Presición | ±1% (4-20mA: ± 0.16mA) | ±1% |
Tiempo de conversión AD | Un ciclo de escaneo del PLC | |
Caracteristicas |
|
|
Aislamiento | Sin aislamiento en cada canal del PLC | |
Puntos ocupados | Ninguno | |
Caracteristicas | LX3V-2DAI-BD | LX3V-2DAV-BD | |
Salida de corriente | Salida de voltaje | ||
Rango de salida | DC4~20mA (La resistencia de carga debe ser menor que 500Ω) | DC-10V~10V (la resistencia de la carga externa no es inferior a 2KΩ) | |
Salida digital | 12 bits Binario | ||
Resolución | 8uA[4mA-20mA/2000] | 5mV[10V alcance predeterminado 1/2000] | |
Presición | ±1% | Escala completa ±1% | |
Tiempo de conversión AD | Un ciclo de escaneo del PLC | 1 tiempo de escaneo（La conversión analógica digital se completa con la orden END） | |
Caracteristicas |
|
| |
Aislamiento | Sin aislamiento en cada canal del PLC | ||
Puntos ocupados | Punto cero | ||
