如何让吹瓶机生产更高效,更省力?

2021-08-09

图片来源网络,如有侵权,请联系删除


塑料制品在国民经济中占据重要地位,随着我国经济持续快速发展,塑料加工行业呈现出巨大的发展潜力,尤其是吹瓶机市场。


吹瓶机行业在中国有20多年的历史,2014年-2019年间,吹瓶机行业市场规模由212.5亿增长至2020年的548.5亿,年复合增长率高达14.5%。


未来五年,预计中国吹瓶机行业市场规模将以12.8的增长率持续增长,2023年预计将达到829亿元的市场规模。


虽然未来吹瓶机市场相对乐观,但仍然存在不少小问题。


目前吹瓶机的行业特点:

国外吹瓶机企业多配套生产,很少单机销售,价格高昂。

国内吹瓶机低端重复,缺乏创新,技术落后,可靠性差。

国内市场对于小型吹瓶机的需求越来越大。


由于目前中国吹瓶机市场上,小型化、智能化的设备需求量大,产品紧缺,针对这一现状,维控特别推出维控吹瓶机方案



维控

吹瓶机方案

维控吹瓶机方案分为半自动化吹瓶机方案和全自动化吹瓶机方案,通过维控HMI和维控PLC设计出吹瓶机工艺流程。吹瓶过程分为预热和吹瓶成型两个部分。在半自动化吹瓶机中,这两个过程是分开进行的,由人工进行衔接,而全自动化吹瓶机将吹瓶的两个操作通过机械手的操作合在一起,省去了人工作业的部分,减少了人力成本,提高了生产效率,维控半自动吹瓶机设备每分钟能制作7-8个瓶。


维控

产/品/介/绍

吹 瓶 机 方 案

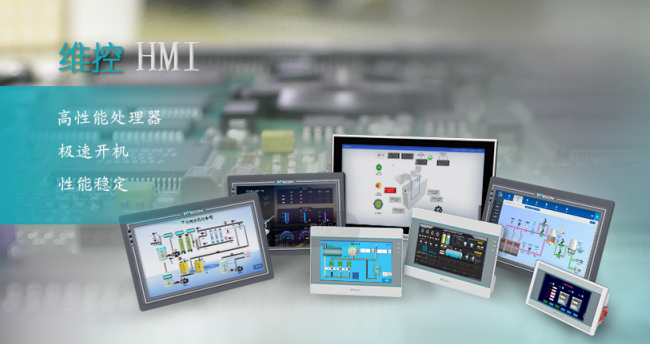

维控HMI

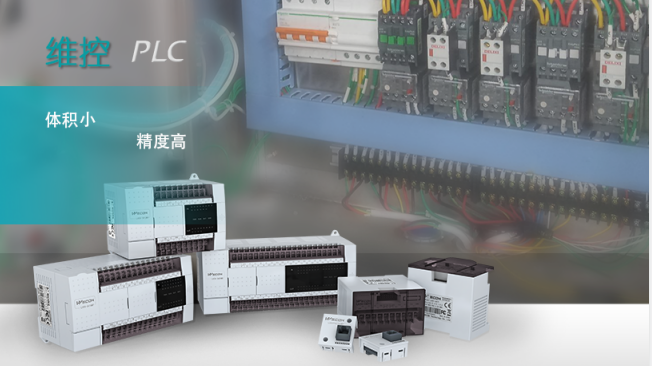

  维控PLC



维控

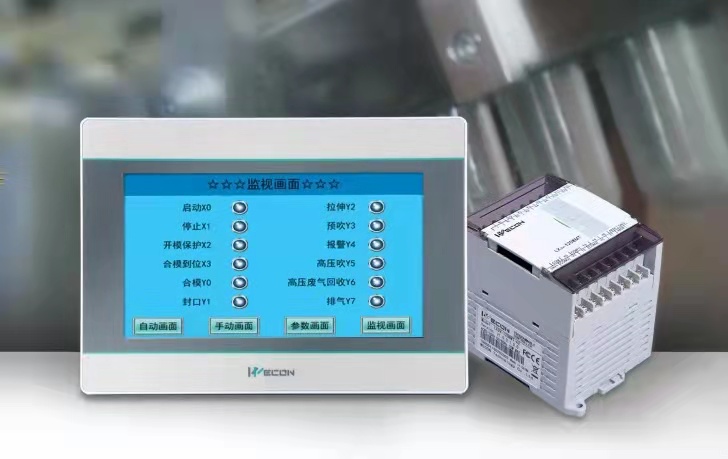

系/统/框/架

吹 瓶 机 方 案

半自动化吹瓶机方案工艺流程说明


半自动化吹瓶机配套的加热炉由人工设定温度和速度,自动调节。瓶胚倒扣在输送轮上在整个烘箱内连续运转,使瓶胚受热均匀,更好地成型。

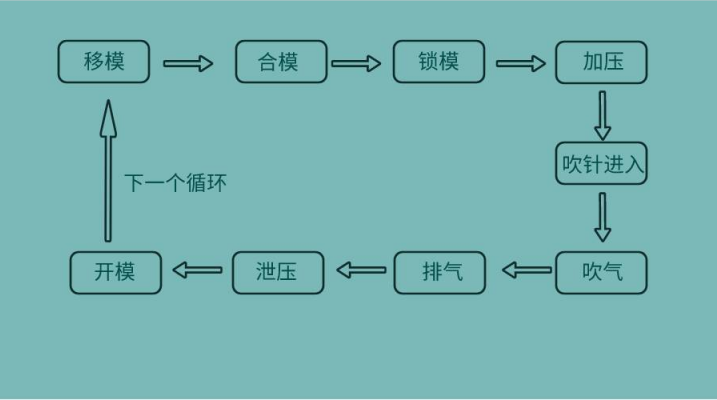

吹瓶机内安装的吹塑模具,在工作时把从模头挤出来的型坯合在一起然后吹塑,它的标准程序如图5所示,整个吹塑过程就是半自动吹瓶机的工艺流程。



(图1)


全自动吹瓶机方案工艺流程说明

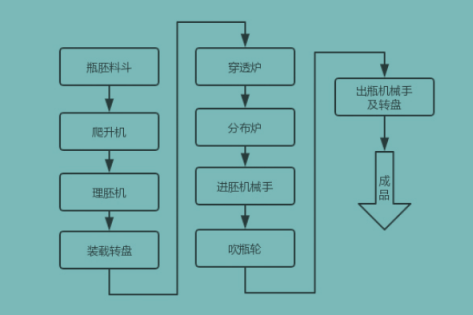

全自动吹瓶机的工艺流程如图2所示▼:将加工好的瓶胚倒入瓶胚料斗,通过爬升机进入直导轨,经直导轨送入理胚机,整理好的瓶胚经装载转盘进入穿透炉分布炉(没整理好的送回瓶胚料斗,重复之前的操作)。经过穿透炉和分布炉的加热后,加热好的瓶胚通过进胚机械手进入吹瓶轮,进行吹瓶操作,吹制好的成瓶经过转盘和出瓶机械手运送出来,完成整个工艺流程。



(图2)


维控吹瓶机方案设计展示

HMI界面设计图

工程画面2 (1).png

////

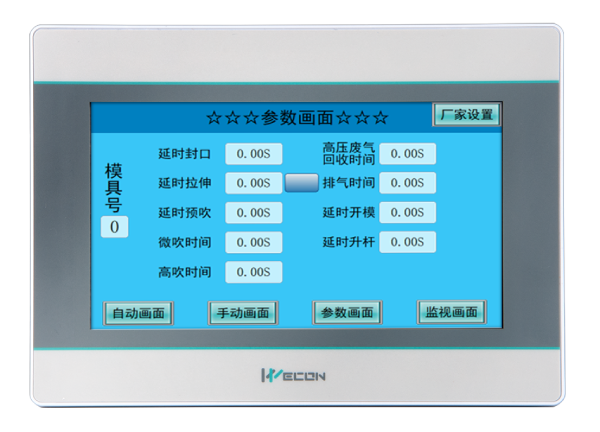

参数页面:该画面主要用于设定各个工艺动作的时间。

HMI界面设计图

工程画面3 (1).png

////

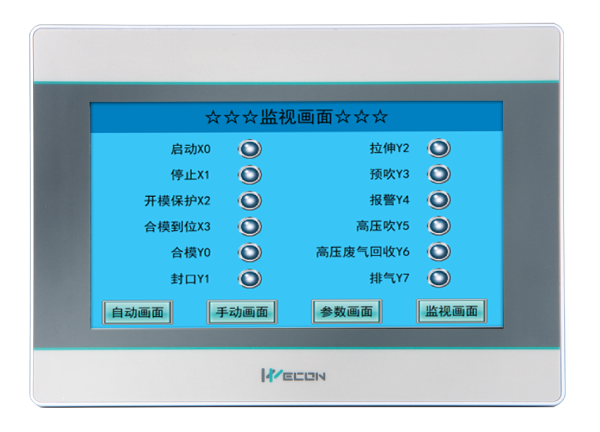

监视页面:该画面主要用于监控PLC的IO输入,可用于故障诊断。


维控吹瓶机方案优点:


全自动化吹瓶机

集所有工艺流程于一体

高效易操作,省时省力

半自动化吹瓶机

价格低廉,占地小

易移动,好操作



—THE END—


想要深入了解维控吹瓶机方案

请联系您所在区域的业务员

或拨打客服热线

400-799-8189
