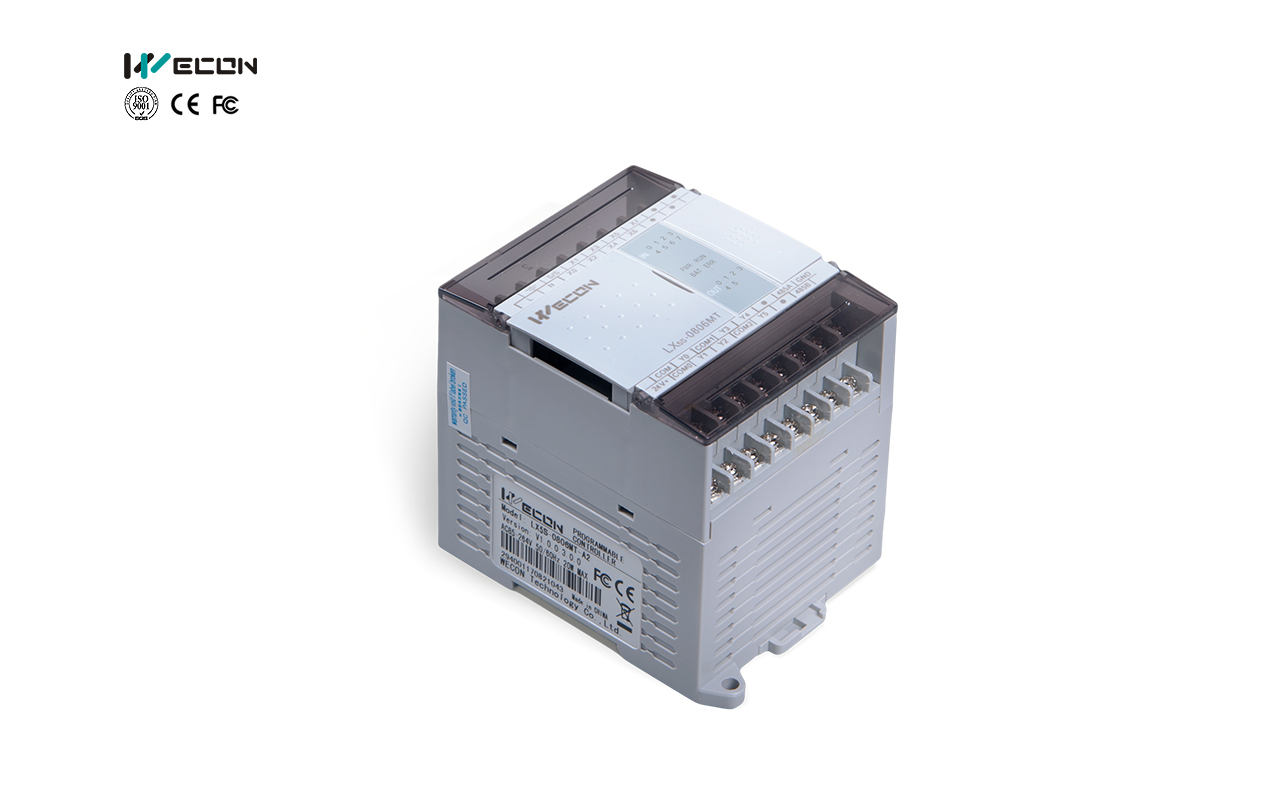

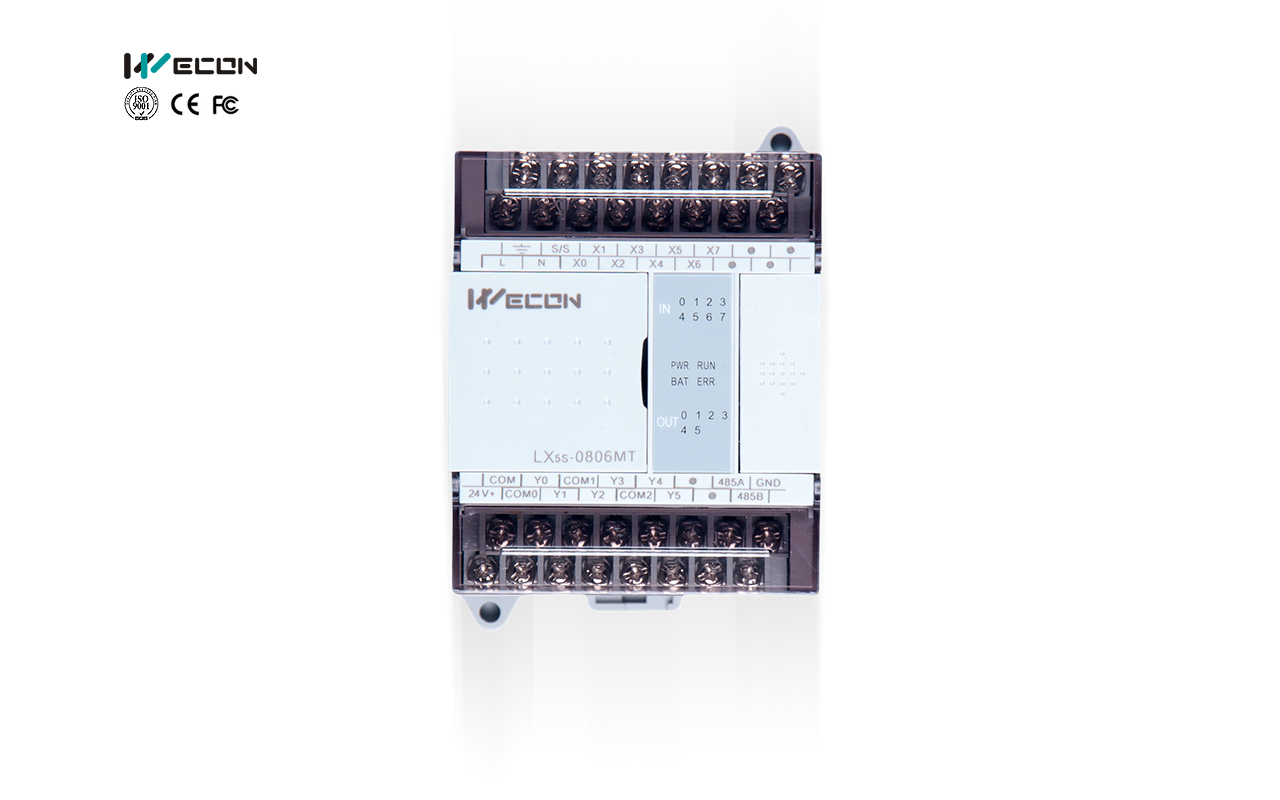

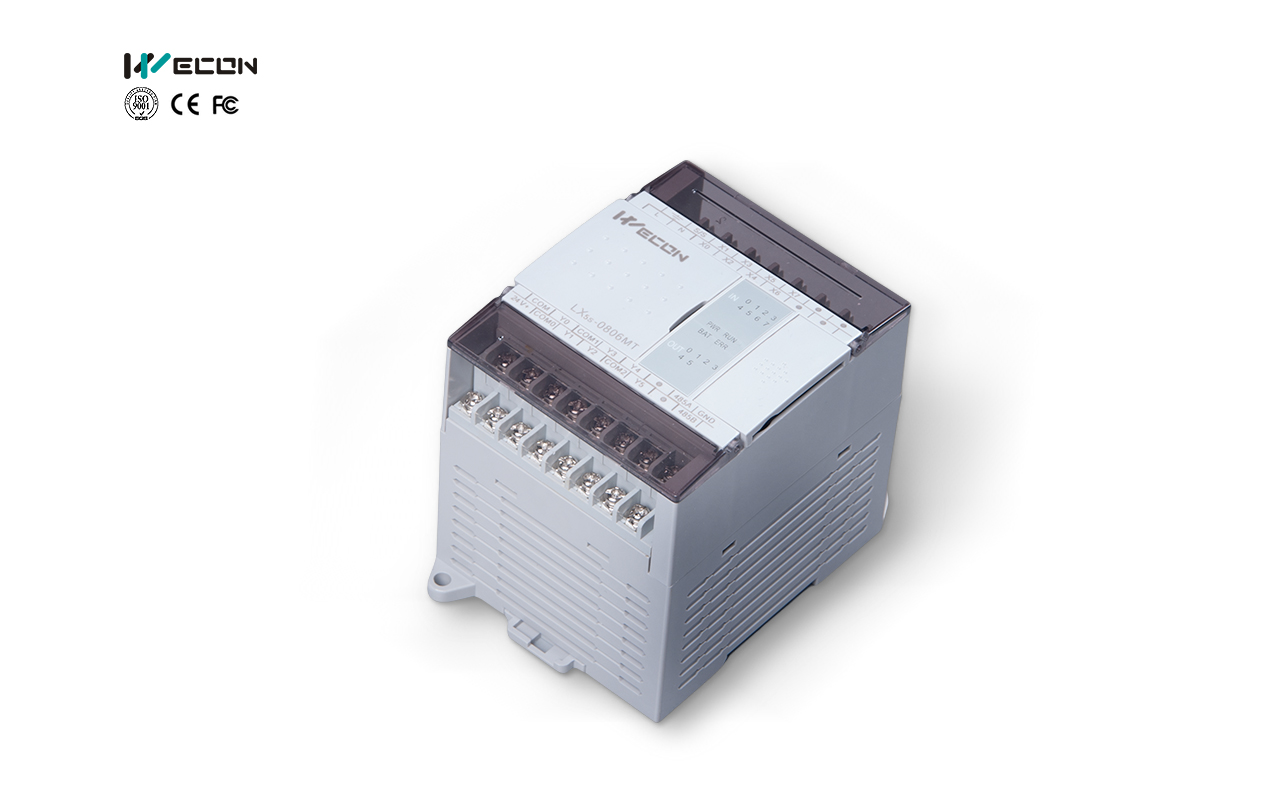

LX5S-0806M PLC;LX5S-1208M PLC

◇高速输入单相:2 路 150K HZ,4路 10K HZ

◇高速输入AB相:1 路 100K HZ 支持2,4倍频,2路10 KHZ 支持2,4倍频

◇基本指令执行速度: 0.03-0.08微秒

◇X0-X5 同时支持上升沿,下降沿

◇程序容量:512KB



产品详情下载 咨询留言
规格参数

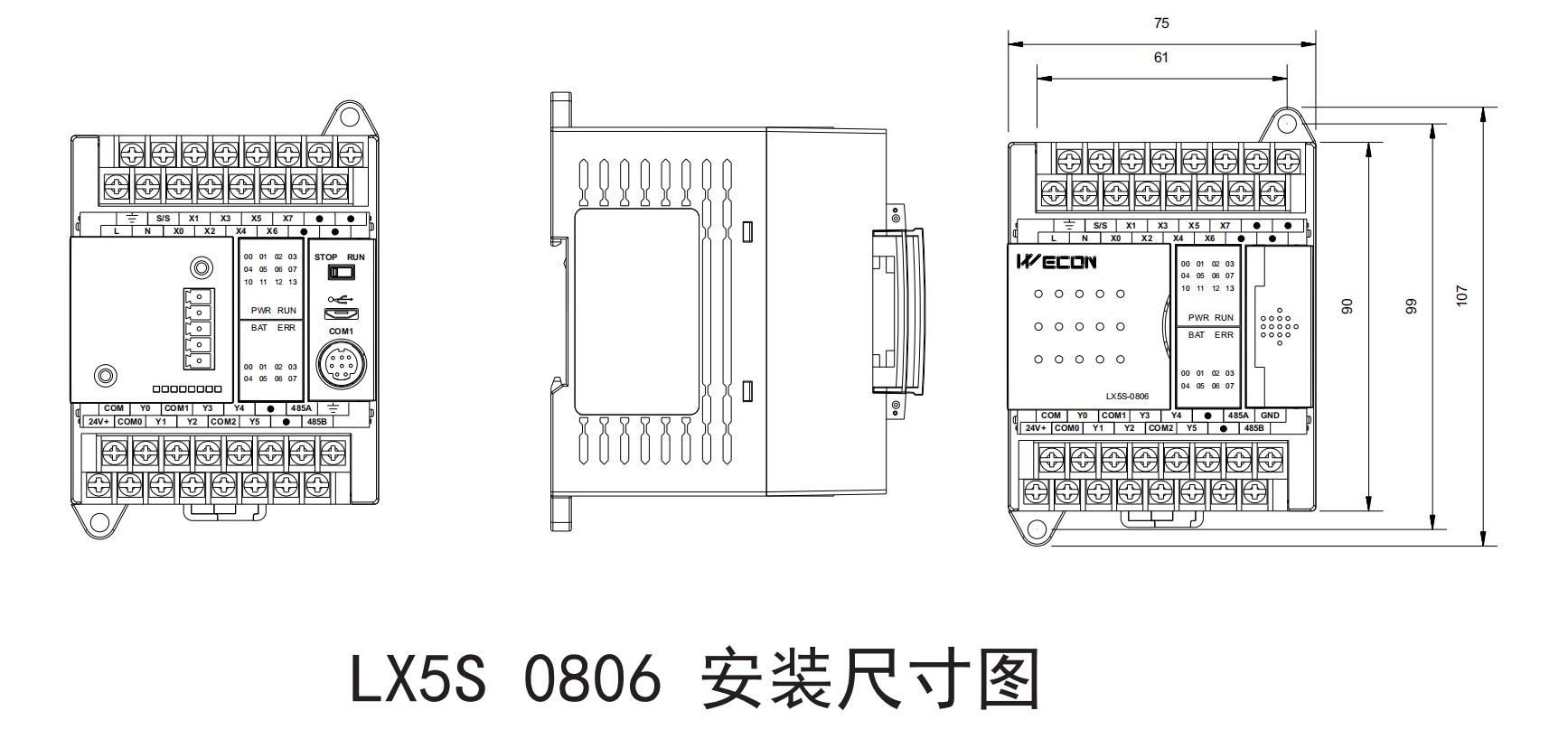

安装尺寸图
产品介绍

LX 5S主机机型输入/输出
点数
输出
类型
物理尺寸
(mm)
高速
计数
电子
凸轮
高速
输出
RS485
串口
BD板扩展
模块
电源
类型
Lx5S-0806MT-A(D)08/06晶体管75×107×872211AC(DC)
Lx5S-0806MR-A(D)08/06继电器75×107×872011AC(DC)
Lx5S-0806MR2H-A(D)08/06混合型75×107×872211AC(DC)
Lx5S-1208MT-A(D)12/08晶体管75×107×872211AC(DC)
Lx5S-1208MR-A(D)12/08继电器75×107×872011AC(DC)
Lx5S-1208MR2H-A(D)12/08混合型75×107×872211AC(DC)


项目

LX5S-0806MT/MR
LX5S-1208MT/MR

LX5S-1412MT/MR

LX5S-1616MT/MR
LX5S-2416MT/MR

LX5S-2424MT/MR
LX5S-3624MT/MR

执行方式

循环扫描 / 中断方式 / 事件方式

编程方式

指令表 / 梯形图

指令种类

基本指令:29 / 应用指令:170

执行时间

基本指令 0.03-0.08μs

程序容量

512KB

下载和监控

编程电缆线(串口型)/Micro USB

编程电缆线(串口型)/Micro USB/以太网

以太网

不支持

100M以太网(选配)

高速脉冲输出

晶体管型  2路/ 200K Hz

高速计数器中断

100路

定时中断

100路,支持0.1ms 中断

外部输入中断

X0-X5 同时支持,上升沿,下降沿

高速输入单相

2 路 150K Hz;4路 10KHz

2路 150K Hz;4路 10KHz

6路 150K Hz

6路 150KHz

高速输入AB相

1 路 100K Hz 支持2,4倍频
2路10K Hz 支持2,4倍频

1路 100K Hz 支持2,4倍频
2路10K Hz 支持2,4倍频

3路 100K Hz 支持2,4倍频

3路 100K Hz 支持2,4倍频

掉电保存功能

可通过软件调整

存储介质

Flash

数字滤波

对所有输入端进行数字滤波

串口通讯

RS422,RS485

RS422/RS485,RS485

环境温度

工作温度:0~55℃ / 保存温度:-20~70℃

环境湿度

35~85%RH(无凝露)

耐冲击

符合JIS C 0040 标准

耐噪声

符合IEC61000-4-4和GB/T 17626.4:噪声电压幅值1KVP-P、10μs脉宽、0.3S周期、边沿5ns;持续作用1分钟。

USB供电

升级固件,下载梯形图




# 维控LX5S系列PLC #




维控LX5S系列PLC已经正式进入市场

对Ta了解多少

☟ ☟ ☟



     经济实用

01


维控LX5S系列PLC是维控最新推出的高性能小型PLC,Ta具备LX5V系列PLC的大部分功能特性,性价比极高。


▷ 高速脉冲输入输出


支持外部高速脉冲输入

支持带加减高速脉冲信号输出

支持在运行中修改高速脉冲输出频率和个数

设备控制高速、精准




▷极速响应


基本指令执行速度为 0.03-0.08μs,综合执行速度LX5S系列PLC比LX3V系列PLC快6-20倍

支持6路外部X中断,

且同时支持上升沿和下降沿


▷ 丰富的寄存空间





▷功能齐全


支持921600高波特率通讯

支持100μs精密高速的定时器中断

支持高达100个高速计数中断

支持电子凸轮功能

支持电子手摇轮功能

支持高效、稳定的PID和CCPID自整定功能

无需上电,USB连接电脑下载程序。

兼容3V系列BD板及扩展模块




▷ 软件简单易操作


简单易用的配置工具

程序分类清晰

参数配置明细详细明朗



      应用广泛

02


维控LX5S系列PLC以其精度高、速度快、稳定性强等特点,满足各行各业控制系统的需求,广泛应用于各种自动化设备。
