LX5S-1412MPLC

高速输入单相:2 路 150K HZ,4路 10K HZ

高速输入AB相:1 路 100K HZ 支持2,4倍频,2路10 KHZ 支持2,4倍频

基本指令执行速度: 0.03-0.08微秒

X0-X5 同时支持上升沿,下降沿

程序容量:512KB

支持兼容3V扩展模块。

产品详情下载 咨询留言
规格参数

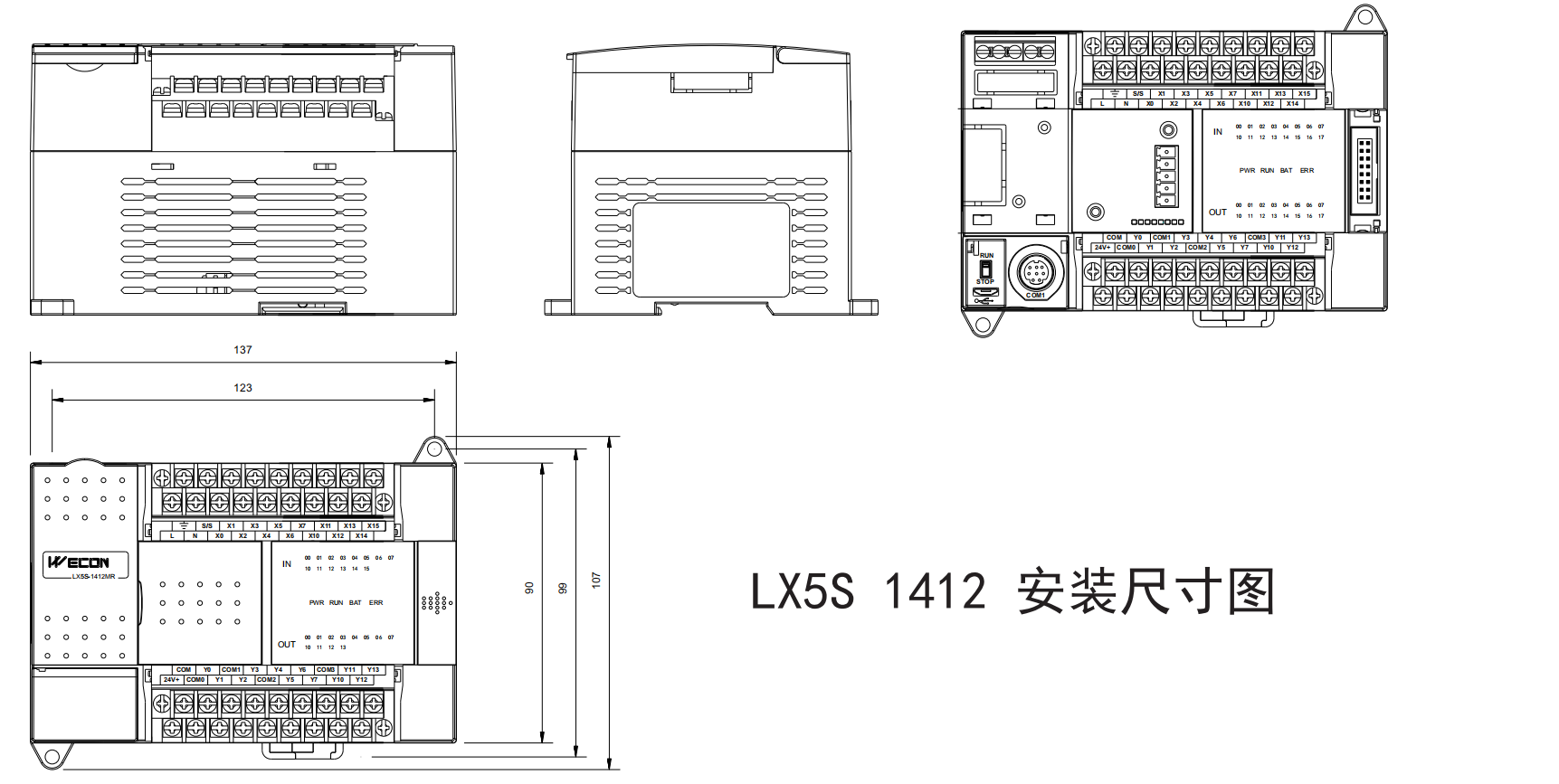

安装尺寸图
产品介绍

LX 5S主机机型输入/输出
点数
输出
类型
物理尺寸
(mm)
高速
计数
电子
凸轮
高速
输出
RS485
串口
BD板扩展
模块
电源
类型
以太网
Lx5S-1412MT-A(D/AN/DN)14/12晶体管137×107×872221AC(DC)选配
Lx5S-1412MR-A(D/AN/DN)14/12继电器137×107×872021AC(DC)选配
Lx5S-1412MR2H-A(D/AN/DN)14/12混合型137×107×872221AC(DC)选配


执行方式循环扫描/中断方式
编程方式指令表/梯形图
指令种类基本指令:29/应用指令:170
执行时间基本指令0.03-0.08微秒
程序容量512KB
下载和监控

编程电缆线(串口型)

/Micro USB

高速脉冲输出晶体管 2路/200K
高速计数器中断100路
定时中断100路,支持0.1ms 中断
外部输入中断

X0-X5 同时支持上升沿,下降沿

高速输入单相

2 路150KHZ

4 10KHZ

高速输入AB相1路 100K HZ 支持2,4倍频

210 KHZ 支持2,4倍频

掉电保存功能

可通过软件调整

存储介质

FLASH

数字滤波

对所有输入端进行数字滤波

串口通讯

RS422/RS485,RS485

环境温度工作温度:0~55 / 保存温度:-20~70
环境湿度

35~85%RH(无凝露)

耐冲击

符合JIS C 0040 标准

耐噪声

符合IEC61000-4-4和GB/T 17626.4:噪声电压幅值1KVP-P、10us脉宽、0.3S周期、边沿5ns;持续作用1分钟。

USB供电

可以用来升级固件,下载梯形图




# 维控LX5S系列PLC #




维控LX5S系列PLC已经正式进入市场

对Ta了解多少

☟ ☟ ☟



     经济实用

01


维控LX5S系列PLC是维控最新推出的高性能小型PLC,Ta具备LX5V系列PLC的大部分功能特性,性价比极高。


▷ 高速脉冲输入输出


支持外部高速脉冲输入

支持带加减高速脉冲信号输出

支持在运行中修改高速脉冲输出频率和个数

设备控制高速、精准




▷极速响应


基本指令执行速度为 0.03-0.08μs,综合执行速度LX5S系列PLC比LX3V系列PLC快6-20倍

支持6路外部X中断,

且同时支持上升沿和下降沿


▷ 丰富的寄存空间





▷功能齐全


支持921600高波特率通讯

支持100μs精密高速的定时器中断

支持高达100个高速计数中断

支持电子凸轮功能

支持电子手摇轮功能

支持高效、稳定的PID和CCPID自整定功能

无需上电,USB连接电脑下载程序。

兼容3V系列BD板及扩展模块




▷ 软件简单易操作


简单易用的配置工具

程序分类清晰

参数配置明细详细明朗



      应用广泛

02


维控LX5S系列PLC以其精度高、速度快、稳定性强等特点,满足各行各业控制系统的需求,广泛应用于各种自动化设备。
