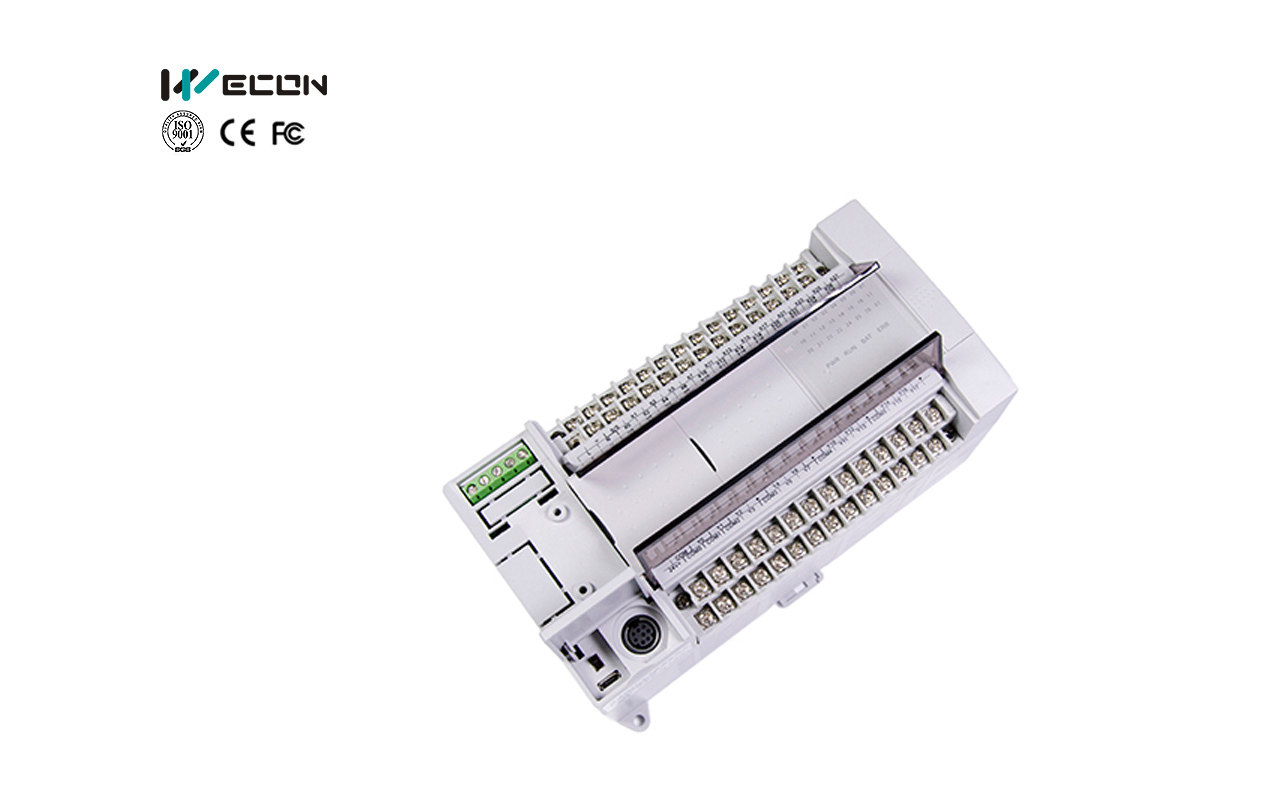

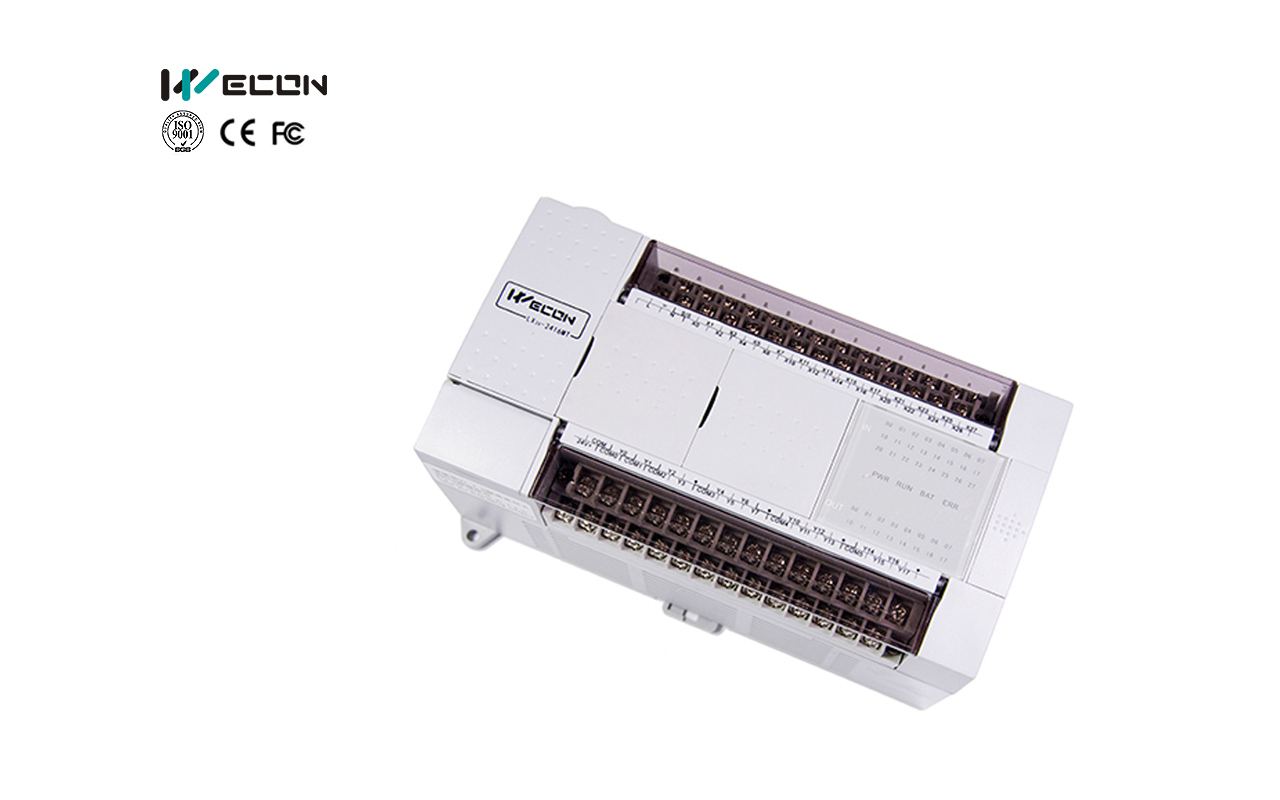

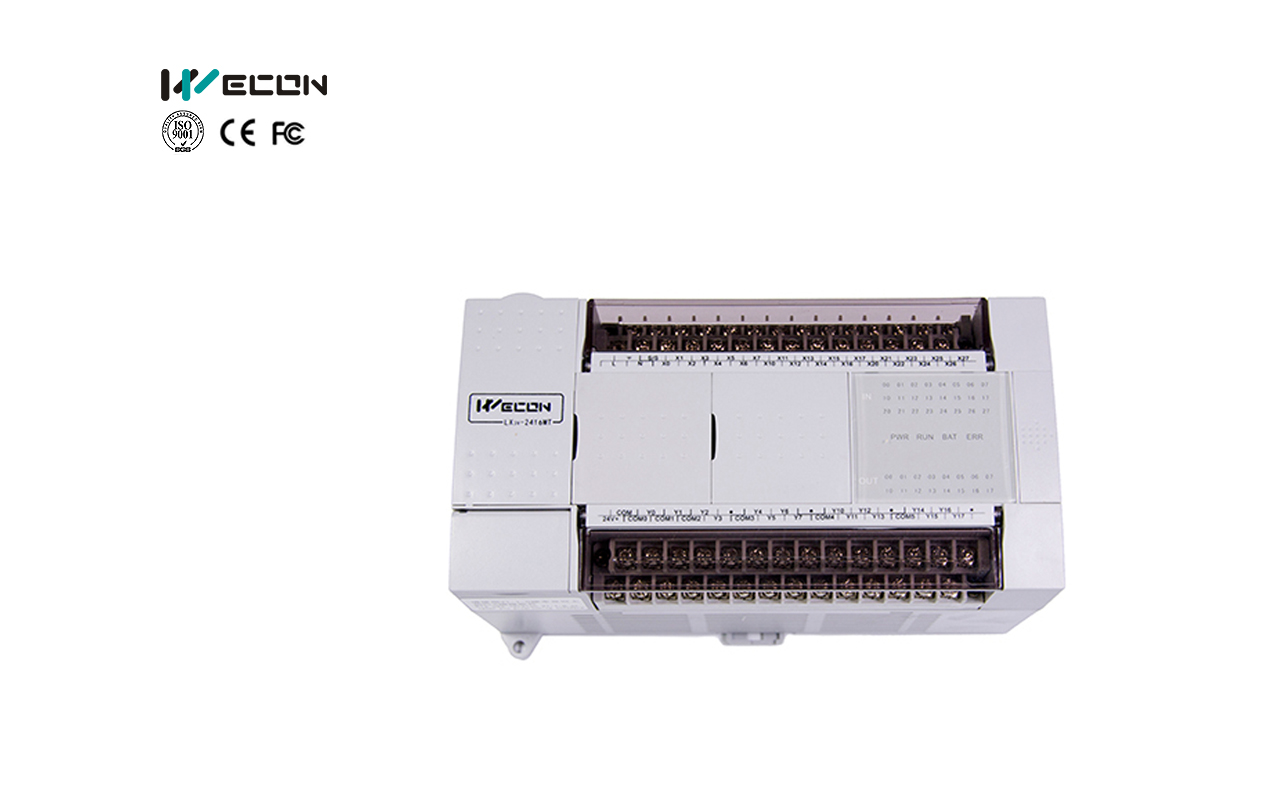

LX5S-2424M PLC;LX5S-3624M PLC

◇高速输入单相:6 路 150K HZ

◇高速输入AB相:3 路 100K HZ 支持2,4倍频

◇基本指令执行速度: 0.03-0.08微秒

◇X0-X5 同时支持上升沿,下降沿

◇程序容量:512KB

◇支持兼容3V扩展模块。



产品详情下载 咨询留言
规格参数

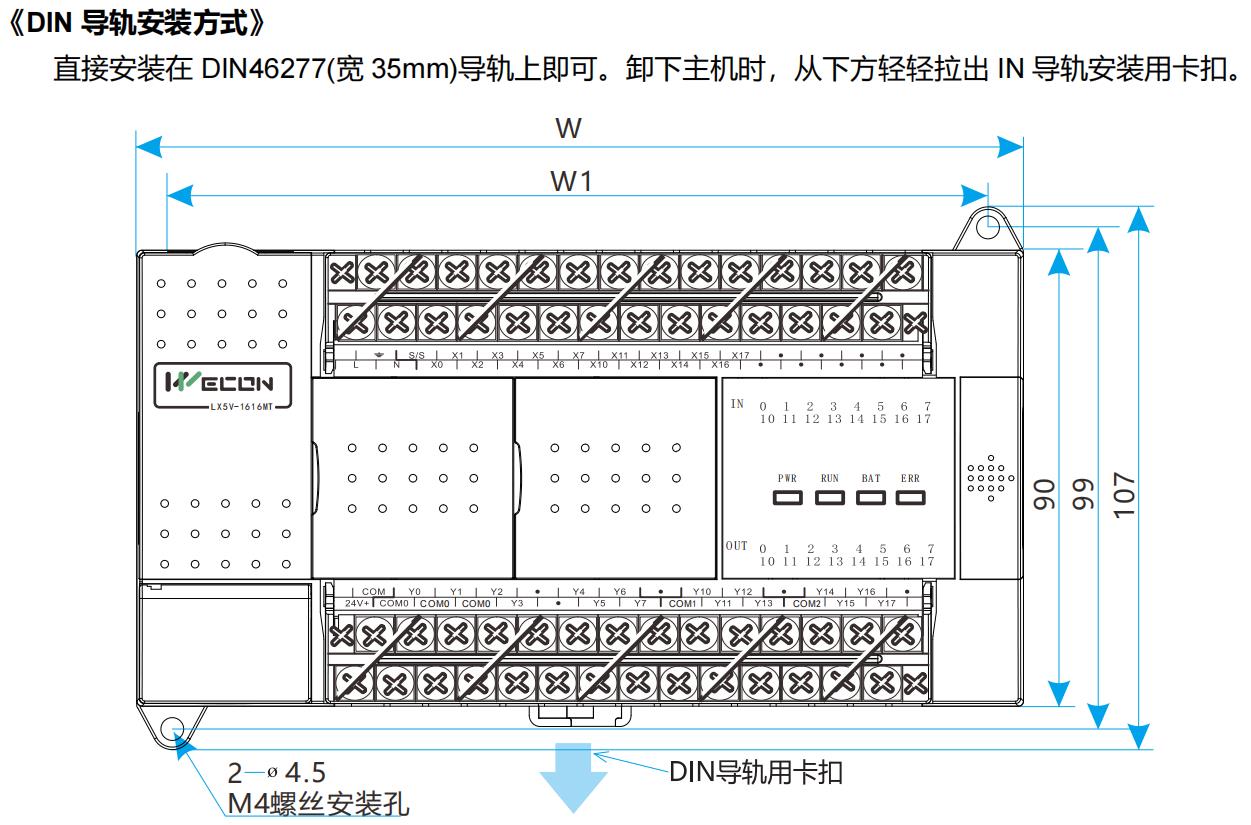

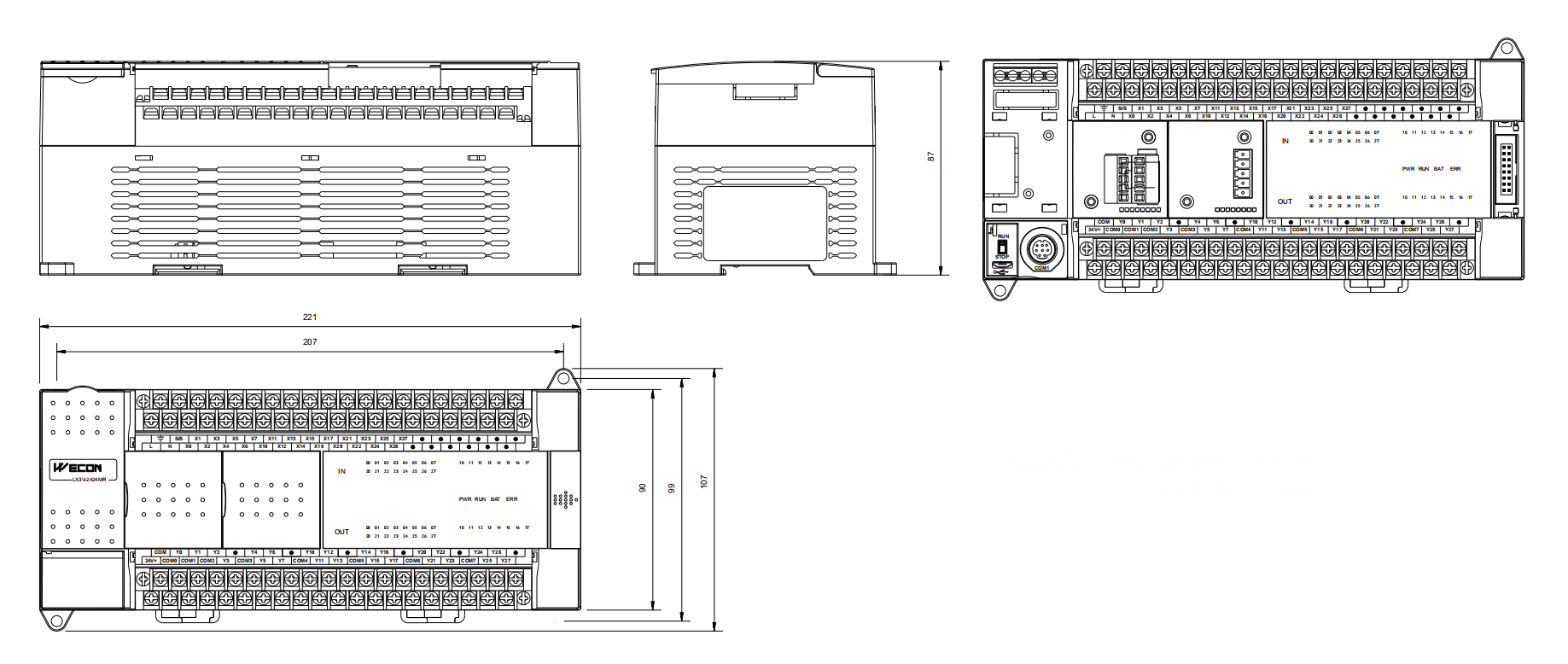

安装尺寸图
产品介绍
LX 5S主机机型输入/输出
点数
输出
类型
物理尺寸
(mm)
高速
计数
电子
凸轮
高速
输出
RS485
串口
BD板扩展
模块
电源
类型
以太网
Lx5S-2424MT-A(D/AN/DN)24/24晶体管220×107×876222AC(DC)选配
Lx5S-2424MR2H-A(D/AN/DN)24/24混合型220×107×876222AC(DC)选配
Lx5S-2424MT4H-A(D/AN/DN)24/24晶体管220×107×876422AC(DC)选配
Lx5S-3624MT-A(D/AN/DN)36/24晶体管220×107×876222AC(DC)选配
Lx5S-3624MR-A(D/AN/DN)36/24继电器220×107×876022AC(DC)选配
Lx5S-3624MR2H-A(D/AN/DN)36/24混合型220×107×876222AC(DC)选配
Lx5S-3624MT4H-A(D/AN/DN)36/24晶体管220×107×876422AC(DC)选配


项目LX5S-2424MT/MR
LX5S-3624MT/MR
执行方式循环扫描 / 中断方式 / 事件方式
编程方式指令表 / 梯形图
指令种类基本指令:29 / 应用指令:170
执行时间基本指令 0.03-0.08μs
程序容量512KB
下载和监控编程电缆线(串口型)/Micro USB
高速脉冲输出晶体管型  2路/ 200K Hz
高速计数器中断100路
定时中断100路,支持0.1ms 中断
外部输入中断X0-X5 同时支持,上升沿,下降沿
高速输入单相6路 150K Hz
高速输入AB相3路 100K Hz 支持2,4倍频
掉电保存功能可通过软件调整
存储介质FLASH
数字滤波对所有输入端进行数字滤波
串口通讯RS422/RS485,RS485
环境温度工作温度:0~55℃ / 保存温度:-20~70℃
环境湿度35~85%RH(无凝露)
耐冲击符合JIS C 0040 标准
耐噪声符合IEC61000-4-4和GB/T 17626.4:噪声电压幅值1KVP-P、10μs脉宽、0.3S周期、边沿5ns;持续作用1分钟。
USB供电支持



# 维控LX5S系列PLC #




维控LX5S系列PLC已经正式进入市场

对Ta了解多少

☟ ☟ ☟



     经济实用

01


维控LX5S系列PLC是维控最新推出的高性能小型PLC,Ta具备LX5V系列PLC的大部分功能特性,性价比极高。

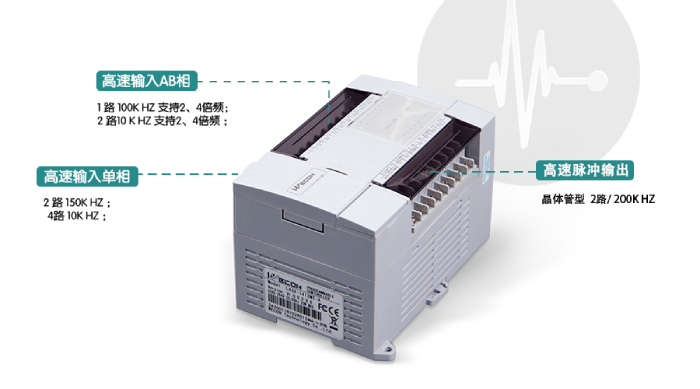

▷ 高速脉冲输入输出


支持外部高速脉冲输入

支持带加减高速脉冲信号输出

支持在运行中修改高速脉冲输出频率和个数

设备控制高速、精准




▷极速响应


基本指令执行速度为 0.03-0.08μs,综合执行速度LX5S系列PLC比LX3V系列PLC快6-20倍

支持6路外部X中断,

且同时支持上升沿和下降沿

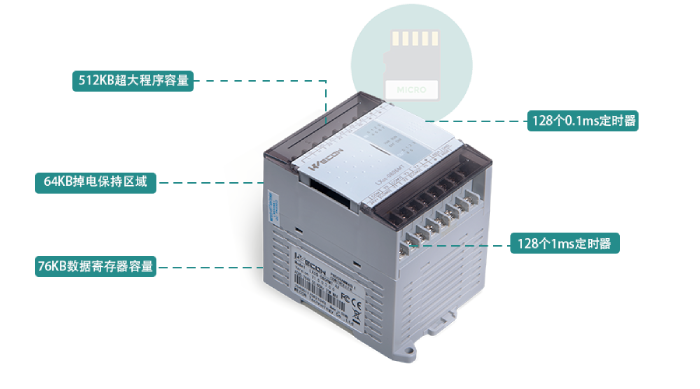

▷ 丰富的寄存空间





▷功能齐全


支持921600高波特率通讯

支持100μs精密高速的定时器中断

支持高达100个高速计数中断

支持电子凸轮功能

支持电子手摇轮功能

支持高效、稳定的PID和CCPID自整定功能

无需上电,USB连接电脑下载程序。

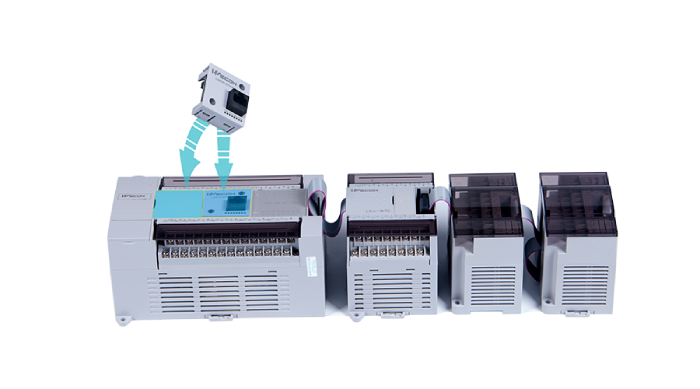

兼容3V系列BD板及扩展模块




▷ 软件简单易操作


简单易用的配置工具

程序分类清晰

参数配置明细详细明朗

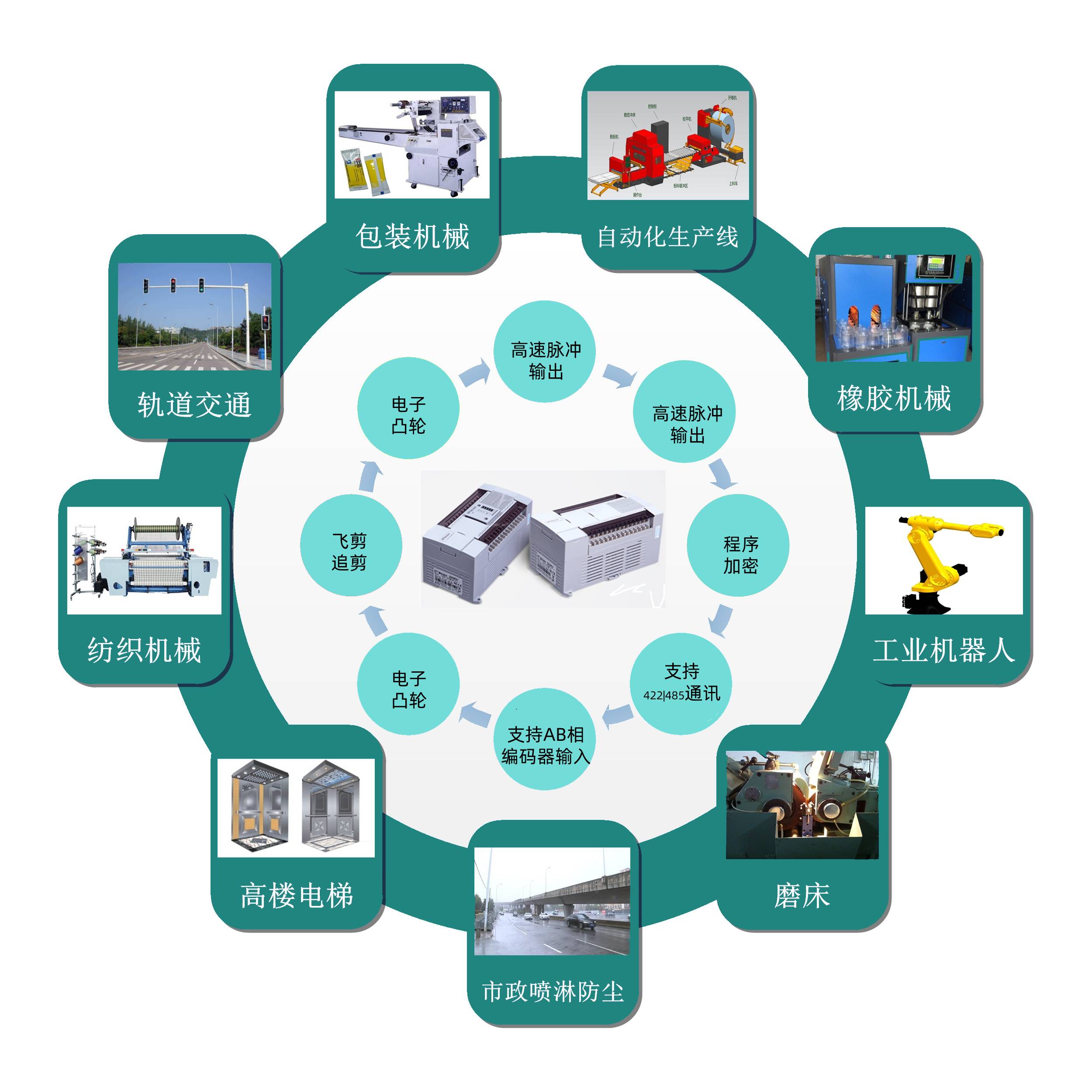

      应用广泛

02


维控LX5S系列PLC以其精度高、速度快、稳定性强等特点,满足各行各业控制系统的需求,广泛应用于各种自动化设备。
