冬至,为你供暖的电锅炉,如何实现自动化控制?

蓄热罐换热机组,利用峰、谷、平电价差,在夜间低谷电时段,将蓄热介质加热到设定温度后储存起来,并以热水的形式储存在蓄热罐体内。

白天峰或平电时段按需释放采暖,以达到完全避峰、平电时段的用电量,在需要热量的时候将低谷电时间段的储存热量释放出来,满足供暖或卫生热水需求。



一、系统特点

1、采用维控PLCLX3V-1212MR+LX3V-16EYR+LX3V-2RS485-BD,通过采集现场温度、压力等模拟量信号,来进行PID控制,调节锅炉的温度,同时可以设置不同的工作时间段,不同的工作模式以及出水温度、进水温度,实现真正无人值守的自动化控制。

2、采用维控人机界面LEVI2070,液晶显示屏,中文界面,显示直观,维护方便。

3、采用维控慧盒V-BOX S-00,智能远程控制:

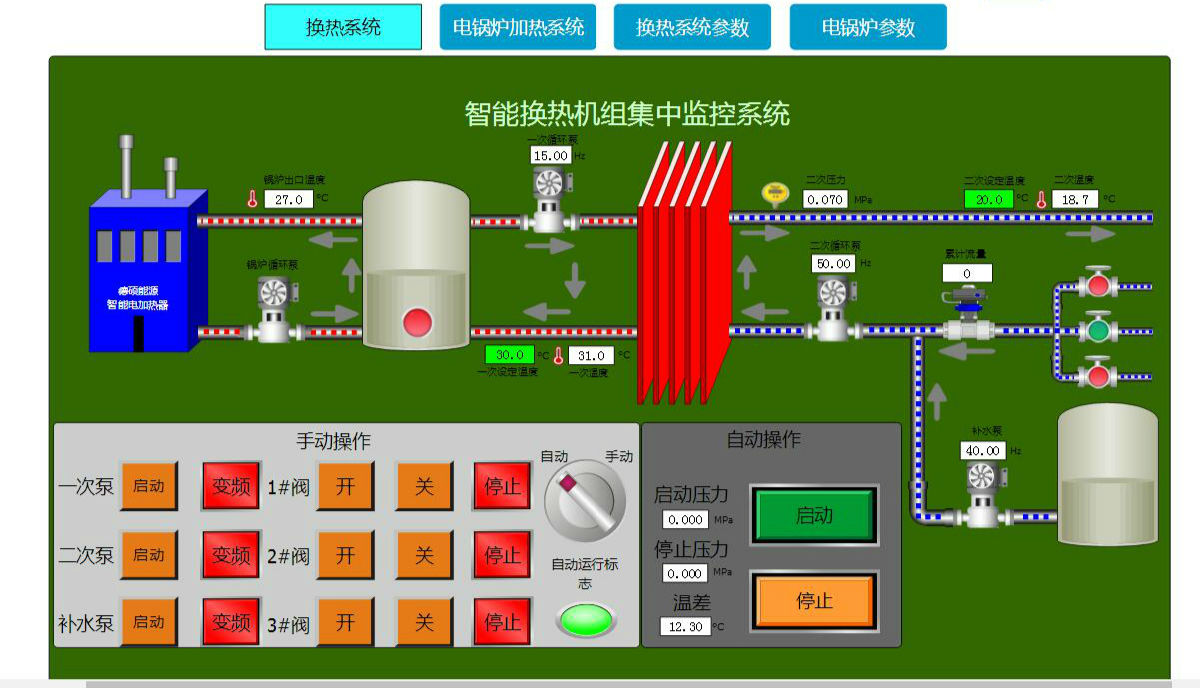

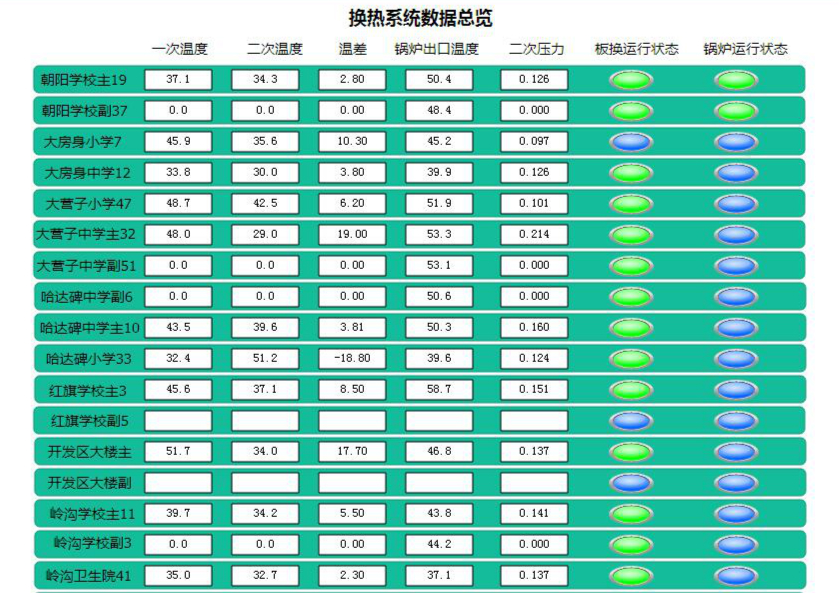

实现大屏监控显示

基于地图显示电锅炉换热机组所在地的设备,统计正常运行的设备数、停机设备数、设备故障率、各项统计分析报表等;

点选具体设备的名称,可以进入设备查看运行状态,显示各种参数等,让用户对设备的运行状态了如指掌。

报警信息统一记录显示

设备故障时,APP上将推送报警信息,首页地图可查找所有报警的设备,直接点击即可查看该设备的信息。

支持短信息,邮件功能,PC、手机APP、网页端均可实现数据监控和设备管理功能;

支持多用客户方案,可以实现设备管理人员、现场服务人员、终端客户等不同级别的人访问监控不同的设备;

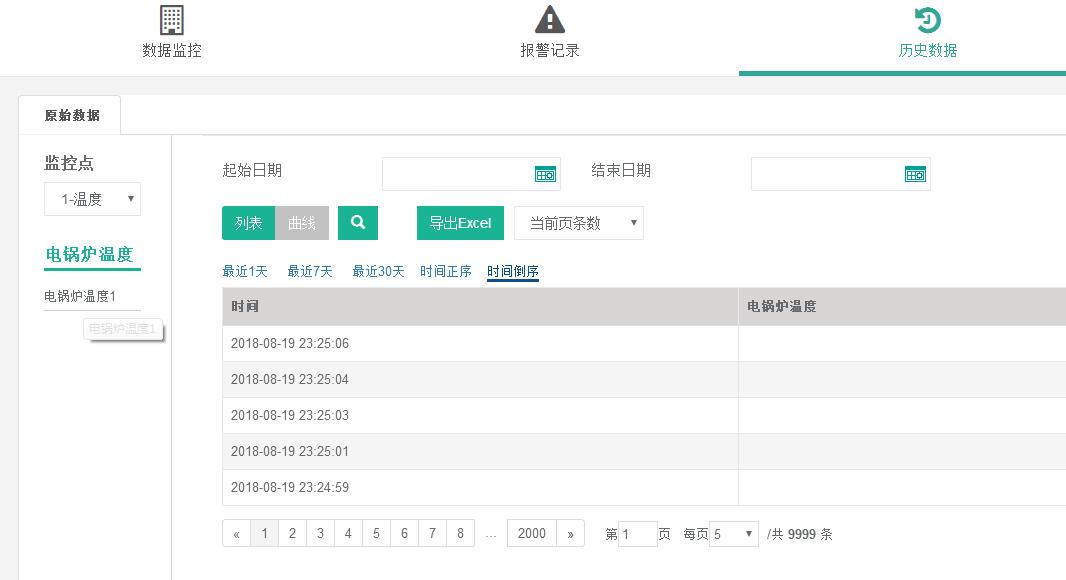

数据远传到云端数据服务器中,也可以将数据本地存储,具有远程查询、断点续传的特点,确保系统数据的完整性;

支持远程PLC程序上传下载、在线调试,节省人力,财力,并大大提高运维效率。



二、控制系统的组成

1、远程控制

控制锅炉的启停以及各参数的输入




模式选择及其时段设置


报警信息显示




地图显示各站情况及其报警信息




站点列表显示状态,点击直接进入查看。




2、本地控制

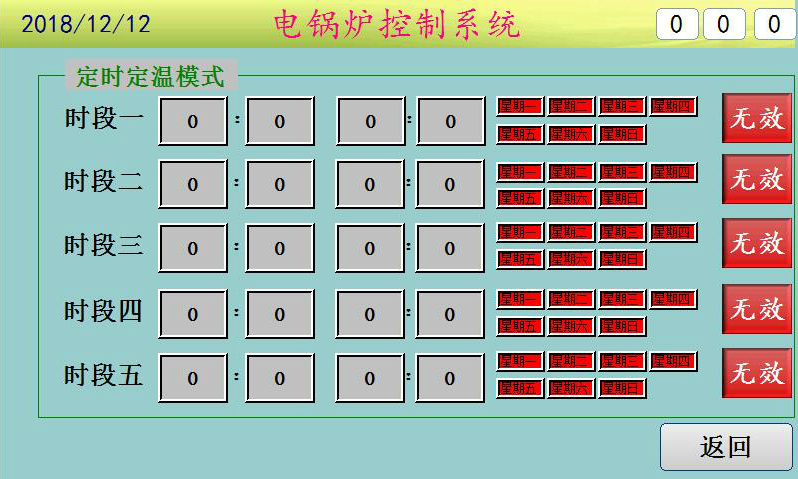

时间设置

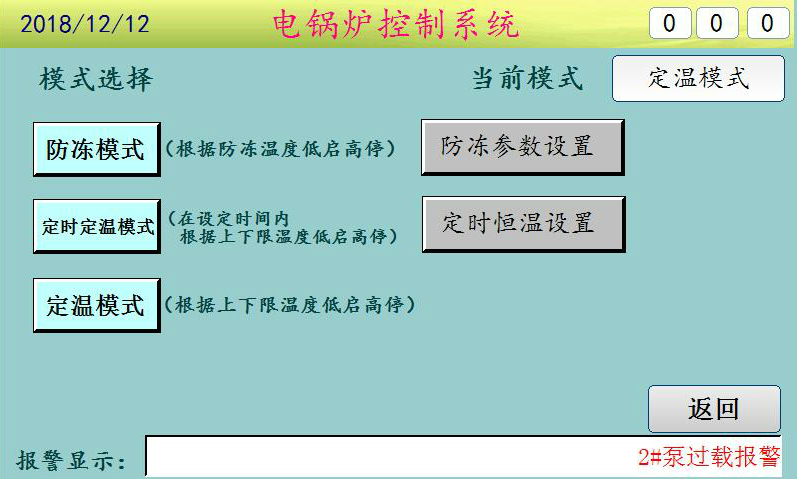

模式选择

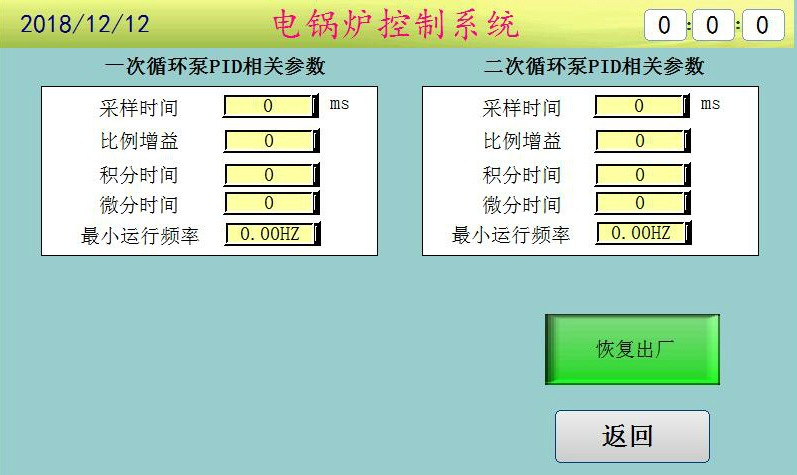

⑶PID参数设置

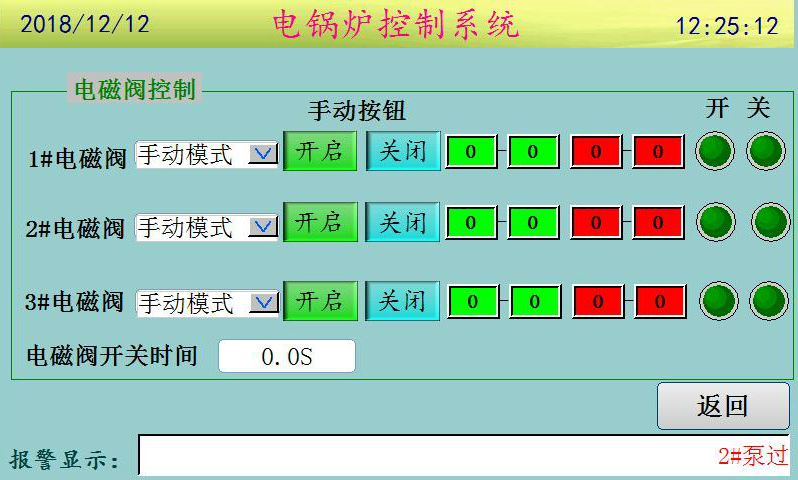

电磁阀控制参数

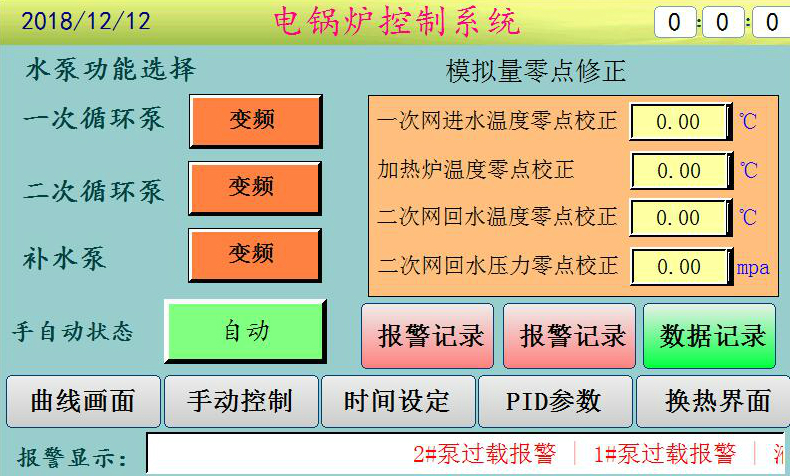

水泵功能选择

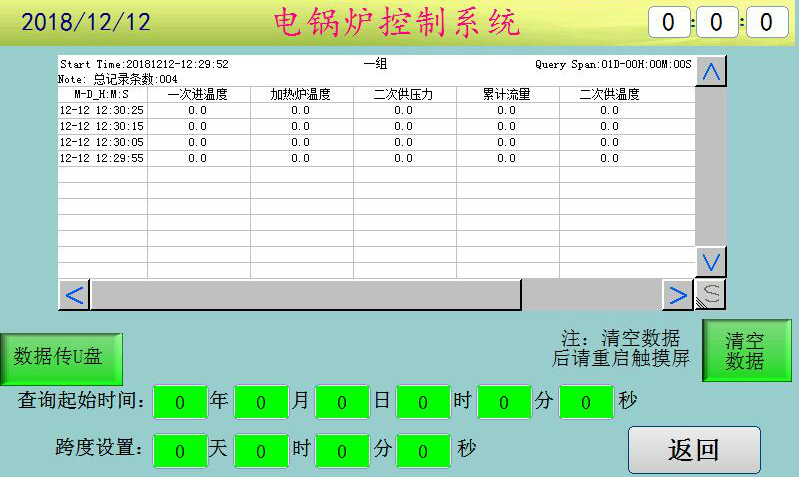

数据记录




三、总结

随着国家对环保问题的越发重视,煤改电是供暖行业的必经阶段,针对不同加热源的电锅炉会有不同的控制方式,可以根据客户要求定制不同方案。
